Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Цифровой
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
24 570 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

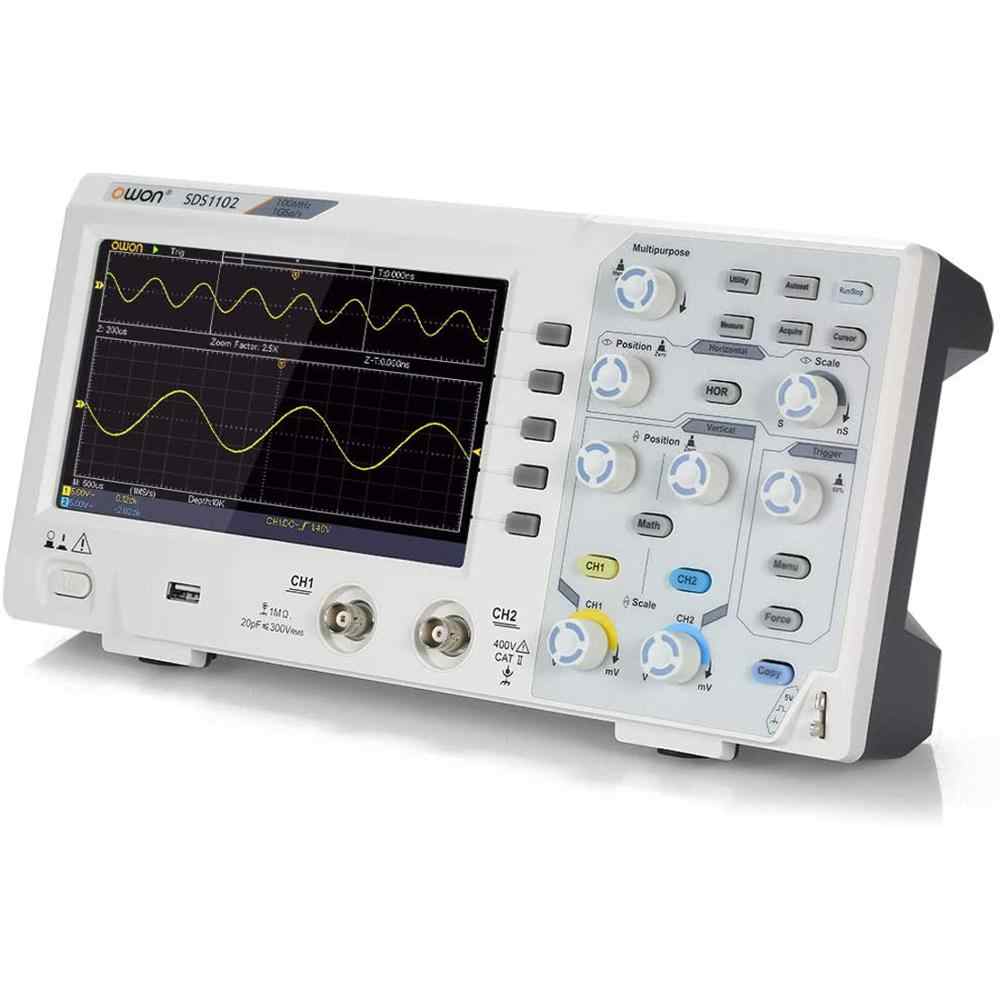

Модель OWON SDS1102 представляет собой малобюджетный цифровой осциллограф для несложных измерений простых электронных устройств, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров.
Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина
положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье
Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина
положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Цифровой |
Количество каналов
|
2 |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
1 Гвыб/с |
Диагональ дисплея, дюйм
|
7" |
Дисплей (отображение данных)
|
TFT |
Интерфейс
|
USB |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
24 |
- осциллограф OWON SDS1102;
- шнур питания;
- диск с ПО;,
- USB-кабель;
- пассивный осциллографический пробники BNC 2 шт.;
- отвертка для регулировки;
- инструкция по эксплуатации.
Количество каналов | 2 + внешний вход синхронизации |
Полоса пропускания | 100 МГц |
Дискретизация в р.в | 1ГГц (макс.знач 1 канал) |
Горизонтальная развертка | 2 нс/дел … 1000 с/дел |
Вертикальная развертка | 5 мВ/дел … 5 В/дел; разрешение 8 бит |
Время нарастания | ≤ 7 нс |
Режимы запуска | автоматический, нормальный, одиночный |
Дисплей | диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов |
Тип входа | открытый, закрытый, заземление |
Входной импеданс | 1MΩ ± 2%, в параллель с 20пФ±5пФ |
Максимальное напряжение по входу | 400В (пост.+перемен.) размах, аттенюатор 10:1 |
Глубина записи | 10к отсчетов |
Синхронизация | по фронту, по видео (NTSC, PAL, SECAM) |
Курсорные измерения | амплитуда, время, dV, dT |
Память | 16 осциллограмм |
Интерфейсы | USB2.0 host, device |
Частотомер | одноканальный, 6-ти разрядный |
Диапазон рабочих температур | 0°С ... +40°С |
Диапазон | -20°С ... +60°С |
Сертификат температур хранения | CE, EAC |
Питание | 100В - 240В AC, 50/60Гц, CAT II |
Потребление | менее 15 Вт, естественное охлаждение |
Габариты,мм | 301 х 152 х 70 |
Вес осциллографа, г | 1100г |
Вес с упаковкой | 1600 г |
