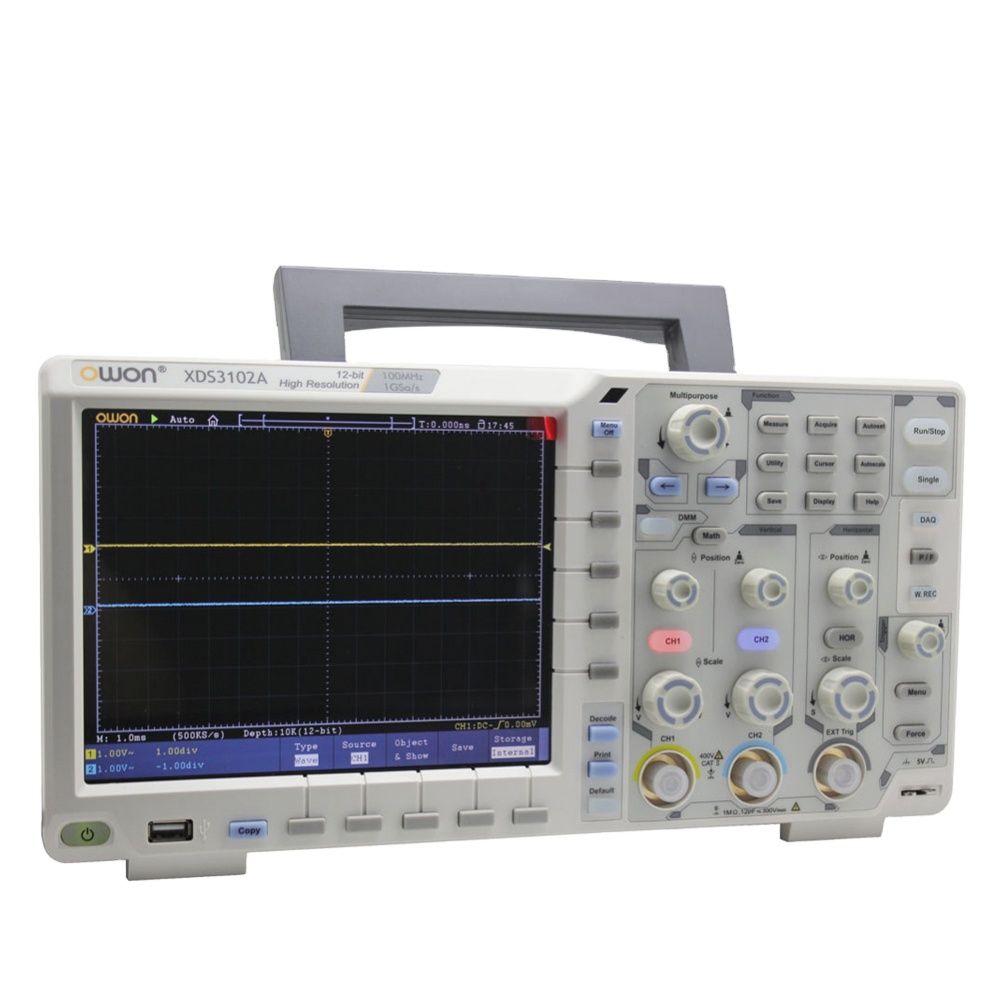

Модель осциллографа OWON XDS3102A - это 2-х канальный (плюс еще один канал внешнего запуска) прибор с полосой пропускания до 100 МГц.
Данная модель прибора входит в состав линейки многофункциональных устройств с встроенным АЦП большого разрешения (12 бит или 14 бит) - группа OWON XDS300A ("A" - сокращение от ADVANTAGE ).
В свою очередь в составе группы OWON XDS300A есть еще 3 других варианта 2-х канального аппаратного исполнения осциллографов с различными значениями верхней границы полосы пропускания по частоте: 60 МГц, 200 МГц и 300 МГц и 3 варианта 4-х канальных приборов с частотной полосой 60 МГц, 100 МГц или 200 МГц
Линейка приборов XDS300A - это, в свою очередь, есть подмножество более широкой по числу моделей серии устройств - OWON XDS3000, в которой присутствует большое количество самых разных вариантов аппаратного исполнения:
- базовые блоки приборов (без буквенных символов в названии), дифференцируемые только по верхнему значению полосы пропускания и с разрешением АЦП-8 бит,
- экономичные варианты исполнения XDS3000E (символ "E" от Econom) с менее высокими метрологическими характеристиками
- специальные варианты исполнения приборов с различными дополнениями (например: порты SVGA, USB, LAN, блоком Wi-Fi или встроенным генератором сигналов), наличие которых отражается буквенными символами в точном названии модели осциллографа.
Низкий уровень фонового шума, чувствительность канала вертикального отклонения в диапазоне 1 мВ/дел -10 В/дел. Большое разнообразие режимов запуска и декодирования шин. Поддержка SCPI и LabVIEW.
Осциллограф OWON XDS3102A выполняет функции регистратора данных, мультиметра с функцией регистрации данных, оснащен аккумуляторной батареей.
В приборе OWON XDS3102A доступны разнообразные режимы запуска: по кодовой комбинации (Logic), длительности лимита времени (Time-out), I2C, SPI, RS232/UART, ранту (Runt), нарушению параметров окна (Windows), N-ому перепаду (Nth Edge) и CAN 7*. Встроенный модуль мультиметра с автоматическим выбором диапазона измерений и функцией регистрации данных. Многоточечный сенсорный экран, значительно повышающий эффективность работы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Осциллограф xDS3102A
- Пробники осциллографические
- Кабель питания
- Кабель USB
- Программное обеспечение
- Руководство пользователя
- Гарантийный талон
| Полоса пропускания | 100 МГц, |
| Количество каналов | 2 канала+внешний вход синхронизации |
| Высокое разрешение | 12 бит |
| Скорость выборки | 1 ГВ/с (Real time) |
| Объем памяти | 40M точек |
| Усиление по вертикали | 1 мВ/дел до 10 В/дел. |
| Диапазон развёртки | от 2 нс до 1000 с/дел. |
| Высокая скорость захвата осциллограмм | 75000 осциллограмм/сек. |
| Функции мультиметра | напряжение, ток, сопротивление, ёмкость |
| Интерфейс | USB, LAN, VGA (опция), Wi-Fi (опция) |
| Захват и декодирование | RS232, SPI, I2C, CAN (стандартно с декабря 2016г.) |
