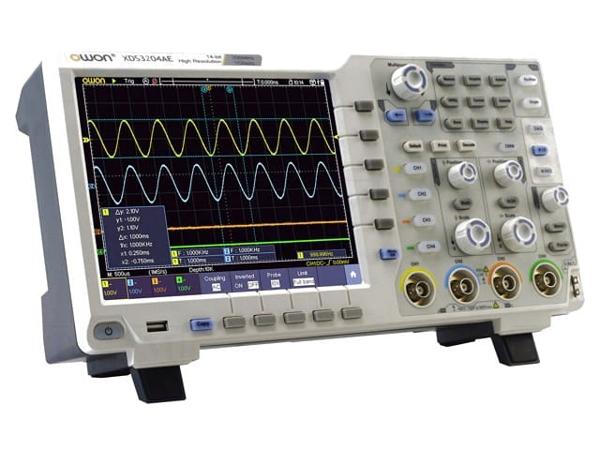

WON XDS3204AE ("E" - сокращение от "Econom" - это облегченное, с точки зрения отсутствия некоторых функциональных возможностей исполнение базовой модели прибора OWON XDS3104 (без встроенных аппаратных технических элементов: VGA-порта, встроенного генератора, модуля Wi-Fi), но с увеличенным значением до 200 МГц верхнего предела полосы пропускания и использовани)ем встроенного АЦП с разрешением 14 бит, (вместо стандартного варианта - в 8 бит), для получения более четкого изображения формы сигнала на экране прибора. .
Таким образом, аппаратное исполнение осциллографа OWON XDS3204AE занимает волне достойное место в подгруппе 4-х канальных приборов, с встроенным АЦП с разрядностью 14 bit, в общей линейке бюджетных, цифровых осциллографов OWON XDS3000.
Все остальные значения важнейших технических параметров прибора OWON XDS3204AE совпадает с базовым устройством OWON XDS3104.
Прибор относится к классу многофункциональных осциллографов и предлагает пользователю измерительные возможности следующих устройств:
- цифровой запоминающий осциллограф с полосой до 200 МГц;
- встроенный частотомер;
- цифровой мультиметр;
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция).
Особенности:
- Каналы: 4 аналоговых + порт EXT для внешнего запуска;
- Полос пропускания: 200 МГц;
- АЦП: 14 бит;
- Частота дискретизации максимальная: 1 Гвыб/с
- Скорость захвата: 70 000 сигн/с;
- Глубина памяти максимальная: 40 М точек
- Коэффициент горизонт развертки: 1 нс/дел ~ 1000 с/дел;
- Функция записи в реальном времени , функция воспроизведения, функция непрерывной записи, функция анализа;
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел;
- Батарейное питание (опция);
- 256 уровней яркости отображения сигнала;
- 8- ми дюймовый ЖК цветной дисплей c разрешением 800x600;
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- До 16 видов запуска, включая запуск по различным протоколам;
- Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
- Функция осуществления различных математических операций с сигналами;
- Порты в стандартной комплектации включают: USB Device, USB Host, LAN;
- Поддержка USB-накопителей и PictBridge-совместимых принтеров;
- Поддержка системы команд дистанционного управления SCPI и LabVIEW.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
| Каналы | 4 аналоговых + порт EXT для внешнего запуска |
| Полоса пропускания | 200 МГц |
| АЦП | 14 бит |
| Частота дискретизации максимальная | 1 Гвыб/с |
| Скорость захвата | 70000 сигналов/с |
| Глубина памяти максимальная | 40 М точек |
| Коэффициент горизонта развертки | 1 нс/дел...1000 с/дел |
| Функция записи в реальном времени | есть |
| Функция воспроизведения | есть |
| Функция непрерывной записи | есть |
| Функция анализа | есть |
| Низкий уровень шума | есть |
| Диапазон коэффициента вертикального отклонения | 1 мВ/дел...10 В/дел |
| Батарейное питание | опция |
| Отображение сигнала | 256 уровней яркости |
| Дисплей | 8-ми дюймовый ЖК цветной дисплей c разрешением 800 x 600 |
| Возможность автоматической настройки отображения осциллограммы сигнала (Auto) | есть |
| До 16 видов запуска, включая запуск по различным протоколам | есть |
| Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений | есть |
| Функция осуществления различных математических операций с сигналами | есть |
| Порты в стандартной комплектации | USB Device, USB Host, LAN |
| Поддержка USB-накопителей и PictBridge-совместимых принтеров | есть |
| Поддержка системы команд дистанционного управления SCPI и LabVIEW | есть |
