Артикул:
m-107035
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Все характеристики
47 430 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
- Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 7 дюймов с разрешением 800*480.
- USB 2.0 интерфейс, usb host, легко управляется с ПК
- Высокая скорость обновления (2500 кадров)
- Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
- FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и сохранение сигналов
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Товар аналог
|
Hantek DSO5202P настольный Осциллограф |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB |
|
Питание
|
120-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |

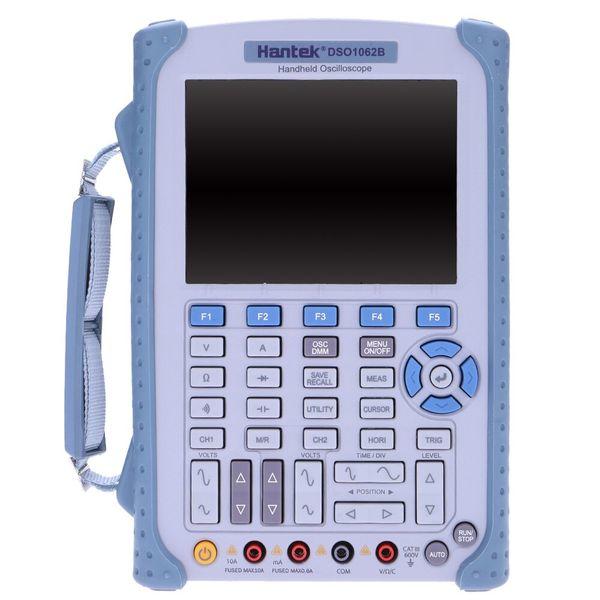

- Портативный осциллограф Hantek DSO1062B
- Блок питания
- Кабель USB
- Щуп для ЦММ 2 шт
- Щуп для осциллографа 2 шт
- Сумка
- Руководство по эксплуатации
| Характеристики осциллографа | |
| Аналоговая полоса пропускания | 60 МГц |
| Максимальная частота дискретизации | 1 ГГц при 1 канале, 500 МГц при 2-х каналах |
| Эквивалентная дискретизация | 25 ГГц |
| Количество каналов | 2 |
| Время нарастания | 5.8 нс |
| Режим регистрации |
обычный пиковый детектор усреднение ( 4, 8, 16, 32, 64, 128 выборок) |
| Глубина записи | 1 МБ замеров при одном канале, 512 КБ замеров в двухканальном режиме |
| Вертикальная система | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ± 2% ± 20 пФ ± 3 пФ |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X |
| Макс. входное напряжение | AC: 600 В, DC: 800 В |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 2 мВ/дел ~ 5 В/дел |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел ~ 2000 с/дел |
| Погрешность временной базы | ± 50 ppm |
| Точность усиления по DC |
± 4% для диапазона 5 мВ/дел до 2 мВ/дел ± 3% для диапазона 5 В/дел до 10 мВ/дел |
| Система синхронизации | |
| Режим запуска | фронт, пульс, альтернативный, видео (NTSC,PAL,SECAM) |
| Время задержки | 100 нс - 10 с |
| Чувствительность триггера (по фронту) |
DC: CH1/CH2 (типично) 1 дел от DC до 10 МГц; 1.5 дел от 10 МГц EXT(типично) 200 мВ от DC до 40 МГц EXT/5(типично) 1 В от DC до 40 МГц AC: Ослабляет сигналы ниже 10 Гц HF Reject: ослабляет сигнал выше 80 кГц LF Reject: ослабляет сигнал ниже 150 кГц Noise Reject: уменьшает чувствительность триггера |
| Точность уровня триггера |
типично (для сигнала в фронтом около 20 нс) CH1,CH2: +-(0.3 дел * В/дел) (в пределах 4 делений от центра) |
| Условия по наклону |
тогда >,<,=, не = по позитивному и негативному наклону время установки: 20 нс - 10 с |
| Условия по импульсу |
>,<,=,не =, позитивный или негативный ширина импульса: 20 нс - 10 с |
| Условия по видео | строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Система измерения | |
| Курсорные измерения | |
| Ручные | разность напряжений, разность времени, частота |
| Трассировка | напряжение и время по точкам сигнала |
| Автоматические измерения | |
| Операции |
Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), инвертирование, pass/fail |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 800 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Общие характеристики | |
| Дисплей | TFT ЖК 5.6 дюймов 640 x 480 точек |
| Программное обеспечение | совместимо с Windows 2000, XP, Vista, Windows7 |
| Порты ввода / вывода | USB 2.0 Full Speed |
| Питание от встроенной батареи | Li-ion аккумулятор |
| Питание | AC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC Вход: 12-17 В, 1500 мA |
| Габариты | 245 мм х 163 мм х 52 мм |
| Вес | 1300 г |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
