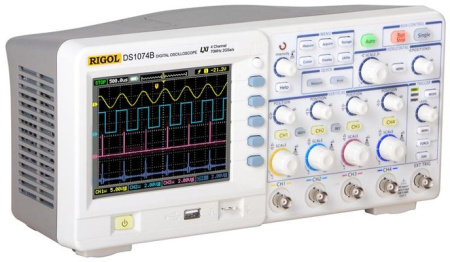

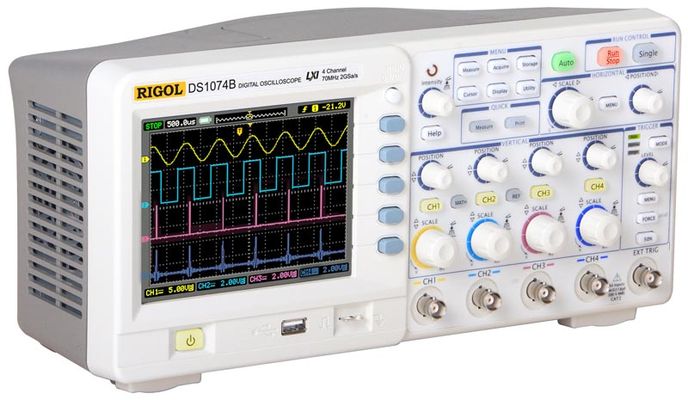

Осциллограф цифровой RIGOL DS1074B

Цифровые четырехканальные осциллографы Rigol серии DS1xxxB (DS1074B, DS1104B, DS1204B), в отличие от остальных моделей (серии DS1xxxE, DS1xxxD, DS1xxxCA), способны поддерживать удаленный режим работы по стандарту LXI класса С через сеть Ethernet, что расширяет область применения данных приборов.

Цифровые осциллографы Rigol DS1074B, DS1104B, DS1204B включены в Госреестр СИ за № 39507-08.

Возможности:

• Режим XY;
• Режим развертки: автоматический, нормальный, однократный;
• Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
• Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
• Математические функции: сложение, вычитание, умножение, инвертирование;
• Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
• Интерполятор Sin(x)/x;
• Режим усреднение (до 256 регистраций);
• Пиковый детектор;
• Ограничение полосы пропускания - 20МГц;
• Самописец: 500мс/дел…50с/дел;
• Настраиваемая чувствительность запуска для эффективной фильтрации шума;
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
• Режим «годен - негоден» с оптически изолированным выходом;
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
• Встроенный частотомер;
• Автокалибровка;
• Многоязыковой пользовательский интерфейс.
