ГОСРЕЕСТР
Артикул:
m-106966
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
39 264 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

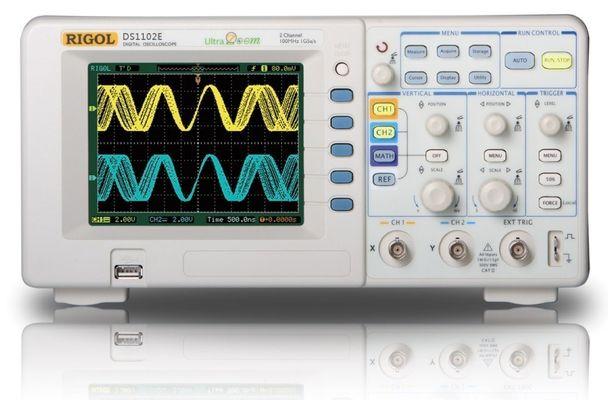

Цифровой осциллограф Rigol DS1102E представляет собой недорогой осциллограф начального уровня. В цифровом осциллографе Rigol DS1102E имеется базовый набор функциональных возможностей, таких как курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др., что позволяет рекомендовать цифровой осциллограф Rigol DS1102E радиолюбителям, студентам, образовательным учреждениям и организациям с ограниченным бюджетом.
Особенности:
- Встроенный частотомер
- Автокалибровка
- Многоязыковой пользовательский интерфейс
- Ультракомпактный
- Настраиваемая чувствительность запуска для эффективной фильтрации шума
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
320 x 234 |
|
Гарантия, (мес)
|
36 |
- Осциллограф цифровой RIGOL DS1102E
- Кабель питания 4шт
- Пробник 1:1, 10:1
- Кабель USB
- Руководство по эксплуатации
- Гарантийный талон
Дополнительная комплектация осциллографов RIGOL DS1102E:
- Кабель RS-232
- Программное обеспечение Ultrascope под Win98/2000/XP
- Мягкая сумка для переноски прибора
| Каналы | 2 + внешний запуск |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
в реальном времени – 500 Мвыб/сек на канал при объединении каналов - 1 Гвыб/сек |
| Эквивалентная частота дискретизации | 10 Гвыб/сек |
| Объем памяти |
1 канал, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 16К/не активна 1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16К/1М 2 канала, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 8К/500К |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1МОм/15пФ |
| Коэффициент отклонения по вертикали | 2мВ/дел…10В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 2нс/дел…50с/дел |
| Максимально допустимое напряжение на входе | 300В скз |
| Режимы |
XY Режим усреднение(до 256 регистраций) Пиковый детектор «годен - негоден» с оптически изолированным выходом |
| Связь по входу | открытый; закрытый; заземление входа |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска |
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам) по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки по длительности импульса по наклону фронта поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Курсорные измерения |
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T) слежения автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Интерполятор | Sin(x)/x |
| Ограничение полосы пропускания | 20МГц |
| Самописец | 500мс/дел…50с/дел |
| Настраиваемая чувствительность запуска | для эффективной фильтрации шума |
| Встроенные цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Хранение | 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Логический анализатор | 16 каналов |
| Частота дискретизации л/а | 200 Мвыб/сек на канал |
| Объем памяти л/а | 512К на канал |
| Режимы запуска л/а | по шаблону, по событию |
| Пороговые уровни л/а | TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8В…+8В) |
| Интерфейс | USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240В, 50Гц |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
