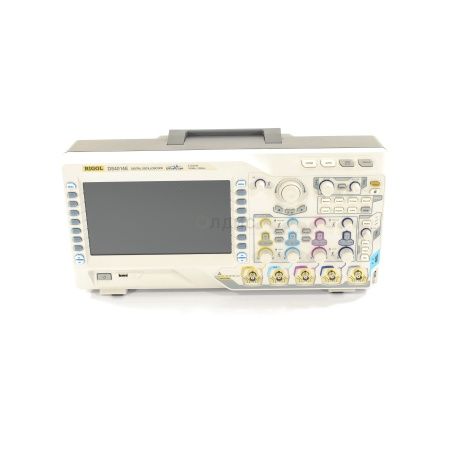

Новые цифровые запоминающие осциллографы RIGOL DS4014E - эконом-варианты исполнения профессиональных приборов RIGOL DS4014 с полосой пропускания в 100 МГц. Цифровые осциллографе RIGOL DS4014E отличаются высокими техническими характеристиками, исключительными измерительными возможностями по анализу сигналов и инновационными аппаратными решениями профессионального уровня, ранее заложенные в функционал базовых моделей по весьма конкурентным ценам, характерным только для приборов эконом-класса.
Технология отображения сигналов "UltraVision" обеспечивает пользователям осциллографов RIGOL DS4014E:
Технология отображения сигналов "UltraVision" обеспечивает пользователям осциллографов RIGOL DS4014E:
- удобную навигацию по захваченному сигналу;
- превосходную скорость захвата осциллограмм (до 60 тысяч осциллограмм в секунду);
- большую длину записи осциллограммы (до 14 миллионов точек).
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Осциллограф DS4014E
- Осциллографические щупы: пассивные пробники 350 МГц RP3300A 4шт
- Сетевой кабель
- Крышка на переднюю панель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
| Полоса пропускания | 100 MГц | |
| Количество каналов | 4 + внешний запуск | |
| Регистрация | Режим | Обычный |
| Пиковый детектор (500 пс) | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) | ||
| Максимальная дискретизация (реальное время) | 2 Гвыб/сек на каждый канал | |
| Режим высокого разрешения | 12 бит (на развертках ≥10 мкс/дел при 2 Гвыб/сек) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±1% || 15 пФ ±3 пФ или 50 Ом±1,5% | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 60000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | 14 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал | |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ±4 ppm | |
| Максимальная задержка | Пред-запуск: глубина записи/частота дискретизации | |
| Пост-запуск: 1 с....100000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм | |
| 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом | ||
| Диапазон смещения |
на импедансе 50 Ом: ±1,2 В (1 мВ/дел ~ 124 мВ/дел), ±12 В (126 мВ/дел ~ 1 В/дел) |
|
|
на импедансе 1 МОм: ±2 В (1 мВ/дел ~ 225 мВ/дел), ±40 В (230 мВ/дел ~ 1 В/дел) |
||
| Полоса пропускания для аналогового периодического сигнала (-3 дБ) | DC ~ 100 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэф.усиления | ±2% полной шкалы | |
| Погрешность смещения | 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел | |
| 0,1 дел ±2 мВ ±1,5% смещения на развертке 1 мВ/дел~195 мВ/дел | ||
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | Ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Vrms– N, Vrms-1, Overshoot, Pre-shoot, Area, Period Area, Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A↑→B↑ , Delay A↓→B↓, Delay A↑→B↓, Delay A↓→B↑, Phase A↑→B↑, Phase A↓→B↓, Phase A↑→B↓, Phase A↓→B↑ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | Встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, цифровой фильтр, редактир. расширенные функции, логические операции | |
| FFT окна | Прямоугольник, Hanning, Blackman, Hamming | |
| Логические операции | AND, OR, NOT, XOR | |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция), LIN (опция) | |
| Система запуска | ||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±0,8 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (50 кГц), ФНЧ (5 кГц) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Запуск по фронту | Нарастающий, спадающий, нарастающий;спадающий | |
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, = |
| отрицательная полярность импульса: >, <, = | ||
| Диапазон установок | 4 нс ~ 4 с | |
| Запуск по ранту | Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 4 нс ~ 4 с | |
| Запуск по скорости нарастания | Условие запуска | положительная скорость: >, <, внутри диапазона |
| отрицательная счкорость: >, <, внутри диапазона | ||
| Ширина окна (время) | 10 нс ~ 1 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 40 нс ~ 1 с | |
| Номер фронта | 1 ~ 65535 | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P, 720P, 1080P, 1080i HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская | |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | CS, TimeOut |
| Значение удержания | 100 нс ~ 1 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| CAN запуск | Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error | |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User | |
| Точки выбора | от 5% до 95% | |
| Тип окна | Data, Remote, Error, OverLoad | |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error | |
| FlexRay запуск | Скорость | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| Условие запуска | окно, символ, ошибка, TSS | |
| USB запуск | Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend | |
| LIN запуск | Версия | 1.Х, 2.Х, Обе |
| Условие запуска | Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error | |
| ID диапазон | от 0 до 63 | |
| Сравнение данных | >, <, =,≠, ≤, ≥ | |
| Длина данных | 1...8 | |
| Уровень | H, L | |
| Скорость | 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User | |
| Тип ошибки | Sync, Even-Odd, Checksum | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | диагональ 9” (229 мм), ЖК, TFT матрица | |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек | |
| Количество цветов | 160 000 цветов | |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно | |
| Отображения | точки, вектора | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 3 Вп-п | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Стандартный | 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND, 10MHz input/output | |
| Питание | ||
| Напряжение |
100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц; 100 ~ 240 Вэфф. AC, 50/60 Гц |
|
| Потребляемая мощность | <120 Вт | |
| Предохранитель | 3 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 440 мм × 218 мм × 130 мм (Ш*В*Г) | |
| Вес | Около 4,8 кг±0,2 кг (7,1 кг с упаковкой) | |
