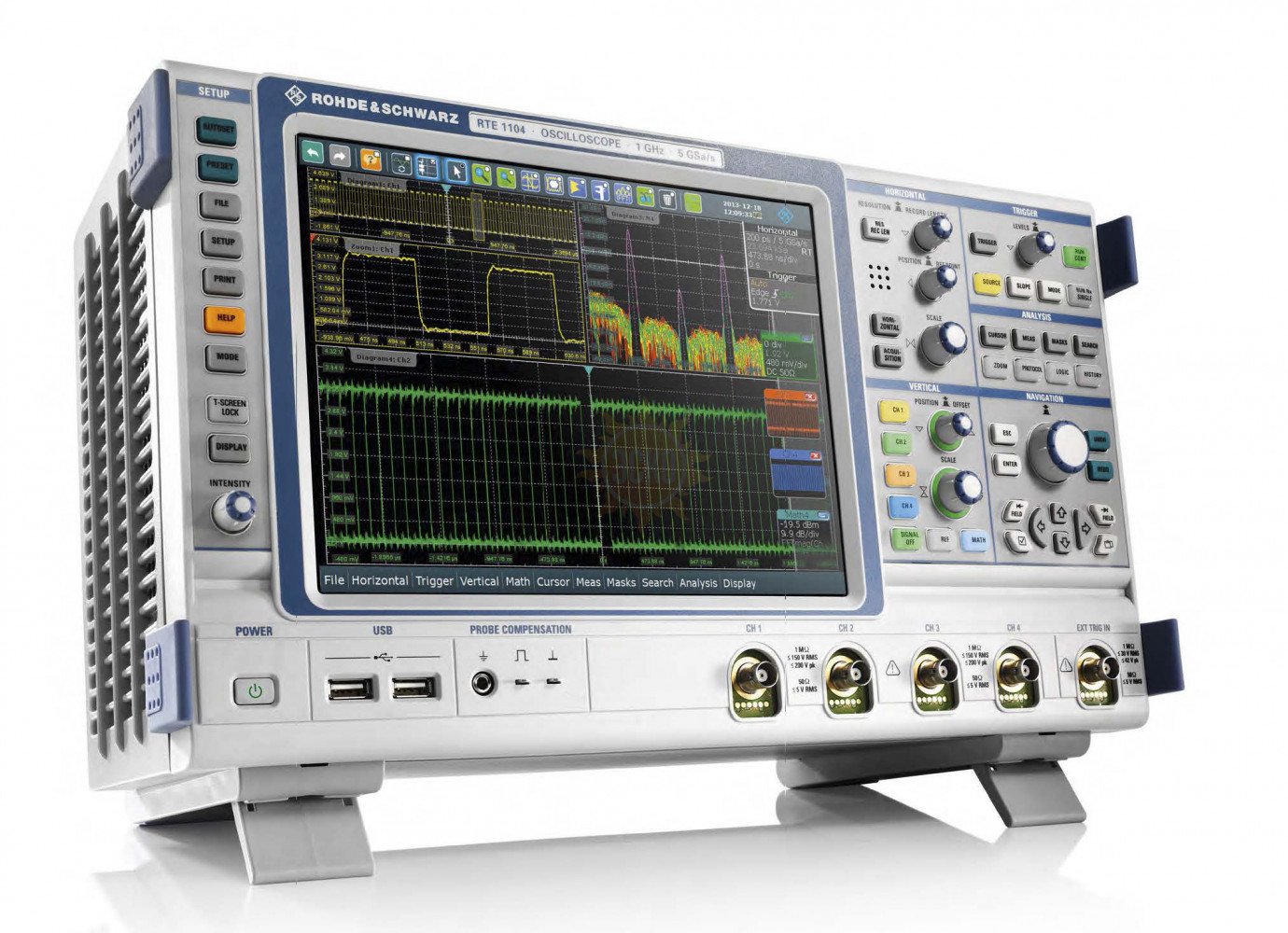

Цифровой осциллограф Rohde & Schwarz RTE1054 — высокопроизводительная модель, отличающаяся великолепными характеристиками и богатым набором инструментов для диагностики различных систем. Диагностика осциллографом может проводиться в научно-исследовательских лабораториях, образовательных учреждениях и на производстве для контроля качества продукции и протекающих процессов.
Особенности:
- 4 осциллографических канала, 16 логических (опция RTE-B1);
- Полоса пропускания для аналоговых каналов 500 МГц. Может быть увеличена с дополнительными опциями до 2 ГГц;
- Частота дискретизации 5 Гвыб/с на канал;
- Скорость обновления более 1’000’000 осциллограмм/с;
- Глубина памяти до 200 млн. точек с чередованием;
- Время нарастания переходной характеристики (расчетное) <700 пс;
- Вертикальное разрешение 8 бит (16 бит в режиме высокого разрешения с опцией).
Функция QuickMeas позволяет пользователю получить ключевые результаты исследования одним нажатием кнопки, а благодаря возможности SmartGrid прибор отображает сразу несколько осциллограмм. Удобство и комфорт измерений осуществляется с помощью цветного сенсорного дисплея с разрешением 1024х768 пикселей. Для передачи данных прибор обладает LAN и USB интерфейсами, а также опционально подключается GPIB.
Цифровой осциллограф обладает высочайшей чувствительностью, богатым набором измерительных функций и точностью, характерной для продукции Rohde & Schwarz. Устройство может работать с различными типами сигналов, включая аналоговые, цифровые и смешанные. Каналы осциллографа обеспечивают отменную производительность и качество отображения информации.
RTE1054 обладает объёмом памяти 10 млн отсчетов на канал и частотой дискретизации 5 млрд отсчётов/с. Прибор способен осуществлять до 77 различных измерений и математических функций обработки, что существенно ускоряет работу.
На нашем сайте вы сможете найти большое разнообразие дополнительно подключаемых опций и аксессуаров, расширяющих возможности портативного осциллографа.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
57972-20 |
Количество каналов
|
4 |
Полоса пропускания
|
500 МГц |
Частота дискретизации
|
5 Гвыб/c |
Срок гарантии (лет)
|
1 |
Диагональ дисплея, дюйм
|
10,4" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB, LAN, DVI-D |
Питание
|
100-240 В |
Разрешение дисплея
|
1024 x 768 |
Гарантия, (мес)
|
12 |
Система вертикального отклонения | |
Количество каналов | 4 |
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 500 МГц |
Время нарастания переходной характеристики (расчетное) | <700 пс |
Входной импеданс | 50 Ω+/- 1.5 % |
1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) | |
Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел |
на 1 МΩ: от 500 мкВ/дел до 10 В/дел | |
Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: |
> 7 бит (расчетное) | |
Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) |
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) | |
Система горизонтального отклонения | |
Диапазон временной развертки | от 50 пс/дел до 50 с/дел |
Погрешность временной развертки | +/- 5·10-6 |
Задержка между каналами | <200 пс |
Система сбора данных | |
Частота дискретизации (в режиме реального времени) | макс. 5 Гвыб/с на каждом канале |
Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с |
Глубина памяти (все каналы/на одном канале), млн. точек | |
стандартно | 10/40 |
c опц. RTE-B101 | 20/80 |
c опц. RTE-B102 | 50/200 |
Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) |
Арифметические операции | Выключены, огибающая, усреднение |
Система синхронизации | |
Режимы синхронизации | по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео |
опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC | |
Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность |
Операции с осциллограммами | |
Алгебраические категории | математические, логические операции, сравнение, частотная область, цифровые фильтры |
Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT |
Функции анализа и измерений | |
Функции анализа с аппаратным ускорением | спектр, гистограмма, испытания на соответствие маске, курсор |
Функции измерения с аппаратным ускорением | амплитудные измерения, временные измерения |
Общие характеристики | |
Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 |
Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) |
Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 |
Масса (номинально, без опций) | 8,6 кг |
