ГОСРЕЕСТР
Артикул:
m-106992
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
79929-20
Количество каналов
—
4
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

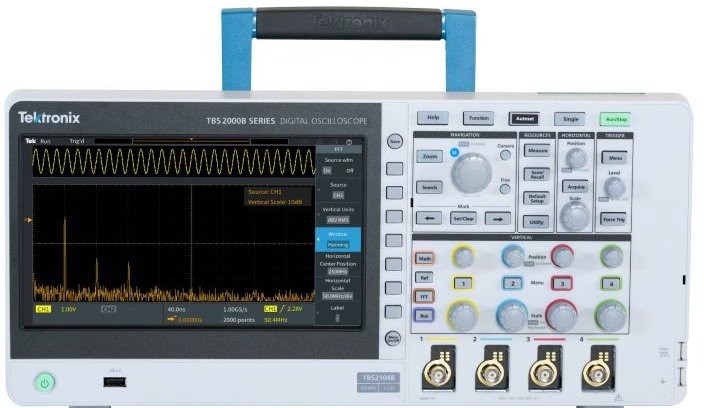

Осциллограф Tektronix TBS2104B – старшая модель из серии настольных лабораторных приборов, оснащенная 4 измерительными каналами с полосой пропускания 100 МГц и 8-разрядными АЦП. Наряду с решением инженерных задач в ходе разработки и отладки электронных устройств, прибор может использоваться для образовательных целей благодаря встроенным справочным функциям и поддержке обучающих сервисов.
Модель с индексом B отличается увеличенной частотой дискретизации и повышенной точностью, которая достигается за счет обновленных малошумящих трактов.
Особенности:
- Больший размер дисплея обеспечивает лучшую информативность за просмотра различных графических и цифровых данных без перехода между экранами.
- Интерфейс TekVPI позволяет использовать с цифровым запоминающим осциллографом Tektronix пробники и датчики различных типов, как пассивные, так и активные – с питанием от прибора и поддержкой автоматической настройки.
- Расширенный перечень режимов запуска – захват сигнала возможен не только по перепаду или продолжительности импульса, но и по ранту, что часто используется для регистрации импульсов определенной амплитуды, не превышающих верхний пороговый уровень.
- Увеличенный объем буферной памяти, определяющий максимальную длину записи, дает возможность исследовать сигналы значительной продолжительности.
Расширенные коммуникационные возможности:
Tektronix TBS2104B интегрированным сетевым интерфейсом 10/100 Base-T Ethernet и USB-портом для подключения к ПК. Опционально доступен USB-адаптер Wi-Fi для беспроводного управления тестированием. Дистанционное управление возможно как с использованием специализированного ПО, так и через обычный браузер, для чего осциллограф оснащен встроенным веб-интерфейсом LXI.
Оптимальное решение для образовательной сферы:
Для неопытных пользователей будут полезны встроенный справочный аппарат и системы помощи HelpEverywhere. Это упрощает освоение прибора, позволяя просматривать справочные данные с графическими подсказками для каждого пункта меню. Еще одно преимущество модели - полная совместимость с компонентами системы лабораторного оборудования TekSmartLab. При использовании прибора в учебных заведениях преподаватель загрузить в устройство задания для лабораторных работ, которые можно вывести на экран при нажатии кнопки Courseware.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
79929-20 |
|
Количество каналов
|
4 |
|
Товар аналог
|
Осциллограф АКИП-4129А |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Срок гарантии (лет)
|
5 |
|
Диагональ дисплея, дюйм
|
9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
- Осциллограф Tektronix TBS2104B
- Пассивный пробник 10X (один на каждый аналоговый канал)
- Пробники TPP0100 - для моделей с полосой пропускания 70 МГц и 100 МГц
- Руководство по соответствию требованиям безопасности
- Руководство по программированию (скачивается с сайта)
- Калибровочный сертификат
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 2 Гвыб./с - половина каналов 1 Гвыб./с - все каналы |
| Длина записи | 5 млн. точек |
| Система вертикального отклонения аналоговых каналов | |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режимы входа | переменный ток, постоянный ток |
| Входное сопротивление | 1 МОм ± 1%, 13 пФ ± 1,5 пФ |
| Диапазон чувствительности по вертикали | от 2 мВ/дел. до 10 В/дел. |
| Разрешение по вертикали | 8 бит |
| Макс. входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В |
| Режимы захвата данных | |
| Выборка | захват значений выборок |
| Обнаружение пиковых значений | захват глитчей длительностью от 3,5 нс на всех режимах развертки |
| Усреднение | усреднение от 2 до 512 осциллограмм |
| Высокое разрешение | усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы |
| Прокрутка | прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел. (400 мс/дел. при длине записи 20 млн точек) |
| Математические операции | |
| Для всех моделей |
Ch 1 - Ch 2 Ch 2 - Ch 1 Ch 1 + Ch 2 Ch 1 X Ch 2 FFT |
| Для четырехканальных моделей |
Ch 3 - Ch 4 Ch 3 + Ch 4 Ch 4 - Ch 3 Ch 3 X Ch 4 |
| Система вертикального отклонения аналоговых каналов | |
| Отклонение постоянного напряжения | ± (1 мВ + 0,1 дел) |
| Погрешность усиления постоянного напряжения |
± 2% при чувствительности от 10 В/дел. до 5 мВ/дел ± 3% (тип.) при чувствительности 2 мВ/дел |
| Погрешность измерения пост. напряжения в режиме усреднения |
усреднение > 16 сигналов ±((погрешн. усиления пост. напряжения) * |показание - (смещение - положение)| + погрешн. смещения + 0,11 дел. + 1 мВ) |
| Размер шкалы по вертикали | ± 5 делений |
| Диапазон смещения по вертикали |
± 1 В при чувствительности по вертикали от 2 мВ/дел. до 63 мВ/дел. ± 10 В при чувствительности по вертикали от 64 мВ/дел. до 999 мВ/дел. ± 100 В при чувствительности по вертикали от 1 В/дел. до 10 В/дел. |
| Аналоговая полоса пропускания, связь по постоянному току |
модели с полосой пропускания 200 МГц: от 0 до >200 МГц модели с полосой пропускания 100 МГц: от 0 до ≥100 МГц модели с полосой пропускания 70 МГц: от 0 до ≥70 МГц |
| Коэффициент подавления синфазного сигнала (тип.) | 100:1, на частоте 60 Гц, снижение до 10:1 при синусоидальном сигнале 50 МГц для одинаковых настроек чувствительности по вертикали и режима связи в каждом канале |
| Развязка между каналами | ≥100:1 |
| Система горизонтального отклонения аналоговых каналов | |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 5 мс |
| Диапазон скорости развертки |
TBS220x: от 1 нс/дел. до 100 с/дел. TBS207x, TBS210x: от 2 нс/дел. до 100 с/дел. |
| Диапазон задержки развертки | от -15 дел. до 5000 с |
| Диапазон сдвига фаз | ±100 нс |
| Погрешность генератора развертки | ±25 х 10-6 в любом интервале ≥1 мс |
| Система запуска | |
| Режимы запуска | автоматический, ждущий и однократный |
| Диапазон задержки запуска | от 20 нс до 8 с |
| Типы запуска |
по перепаду (по положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, ФНЧ, ФВЧ и подавление шума) длительность импульса (запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению) рант (запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого) |
| Режим входа запуска | связь по постоянному току, ФВЧ (подавление частоты >50 кГц), ФНЧ (подавление частоты <50 кГц), подавление шума (снижение чувствительности) |
| Вход любого аналогового канала |
0,4 деления от 0 до 50 МГц 0,6 деления от 50 до 100 МГц 0,8 деления от 100 до 200 МГц |
| Диапазоны уровней запуска | любой входной канал: ±4,9 делений от центра экрана |
| Система хранения данных | |
| Время хранения данных в энергонезависимой памяти (тип.) | неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов |
| Часы реального времени | программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах |
| Измерение параметров сигнала | |
| Курсоры | время, амплитуда и экранные курсоры |
| Автоматизированные измерения |
измеряется 32 параметра, до шести из которых можно вывести на экран одновременно возможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов |
| Стробирование |
выделяет конкретное появление события в захваченном сигнале для выполнения его измерения измерение выполняется по курсорам экрана, курсорам сигнала или по всей длине записи. |
| Математическая обработка осциллограмм | |
| Арифметические операции | сложение, вычитание и умножение |
| БПФ |
амплитудный спектр выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или БлэкманаХарриса |
| Программное обеспечение для дистанционного управления | |
| Веб-сервер |
встроенный веб-сервер обеспечивает дистанционное управление чувствительностью и разверткой, запуском и измерениями позволяет сохранять осциллограммы и снимки экран на флеш-накопитель USB |
| Характеристики экрана | |
| Тип дисплея | жидкокристаллический цветной TFT дисплей с диагональю 9 дюймов (228 мм) |
| Разрешение | 800 x 480 (WVGA) |
| Представление сигналов | векторы, переменное послесвечение и бесконечное послесвечение |
| Координатная сетка | сетка, без сетки |
| Формат | YT и XY |
| Порты ввода/вывода | |
| Высокоскоростной хост-порт USB 2.0 | поддерживает USB накопители, адаптеры Wi-Fi. Один порт на задней панели, один – на передней панели |
| Порт ведомого устройства | расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) |
| Совместимые USB адаптеры Wi-Fi | NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
| Порт LAN (Ethernet) | розетка RJ-45, поддерживает стандарт 10/100BASE-T |
| Компенсатор пробника |
амплитуда 5 В частота 1 кГц |
| Замок Кенсингтона | гнездо на задней панели для стандартного замка Кенсингтона |
| Источник питания | |
| Напряжение источника питания | от 100 до 240 Вср.кв., ±10 % |
| Частота источника питания |
от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В) |
| Потребляемая мощность | не более 80 Вт |
| Физические характеристики | |
| Габаритные размеры TBS2xx2(ВxШxГ) | 174.9 x 372.4 x 103.3 мм |
| Габаритные размеры TBS2xx4(ВxШxГ) | 201.5 x 412.8 x 128.1 мм |
| Масса TBS2xx2 | 2,62 кг (с упаковкой 5,1 кг) |
| Масса TBS2xx4 | 4,17 кг (с упаковкой 7 кг) |
| Зазоры для охлаждения | 50 мм с левой и с задней сторон прибора |
| Электромагнитная совместимость, условия окружающей среды и безопасность | |
| Температура |
работа: от 0°C до +50°C хранение:от -40°C до +71°C |
| Относительная влажность | |
| При работе |
от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата |
| При хранении |
от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата |
| Высота над уровнем моря | |
| Работа | до 3 000 м |
| Хранение | до 12 000 м |
| Высота над уровнем моря ограничена механической прочностью ЖК дисплея. Вероятность повреждения дисплея не зависит от режима его работы | |
| Нормативные документы | |
| Электромагнитная совместимость | директива совета EC 2014/30/EU |
| Безопасность | UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям Директивы по низковольтному оборудованию 2014/35/EU |
Tektronix, Inc. - американская корпорация, один из мировых лидеров в производстве измерительной техники: осциллографов, логических анализаторов, генераторов, анализаторов и мониторов сигнала (спектра).
