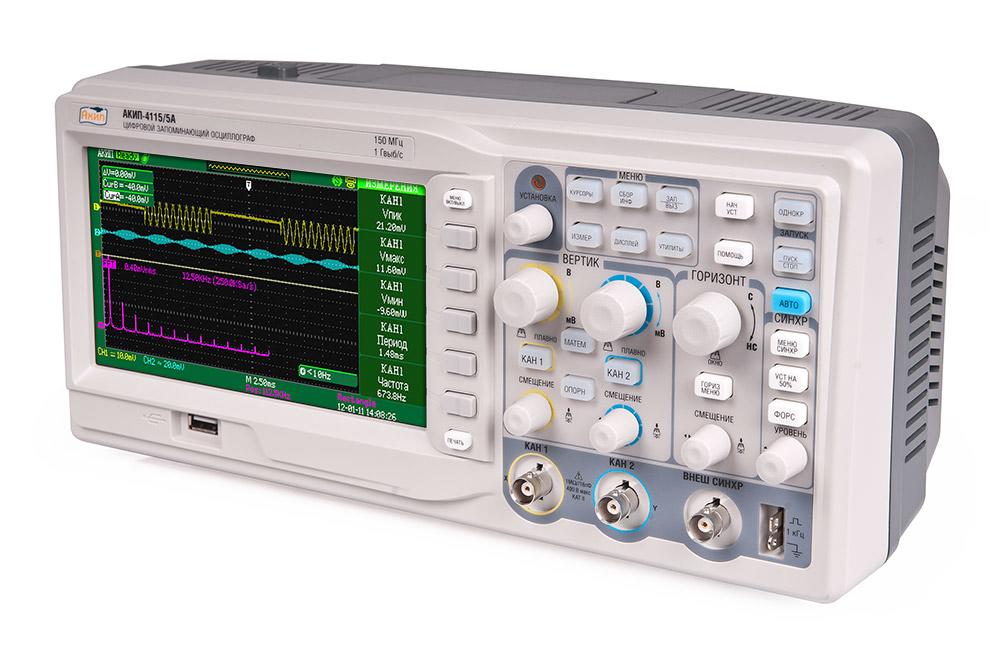

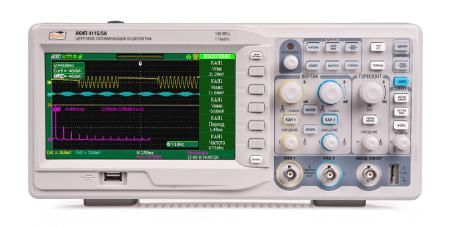

АКИП-4115/5А — это цифровой запоминающий осциллограф, предназначенный для исследования и анализа электрических сигналов. Он имеет два канала и полосу пропускания 25 МГц, что позволяет работать с различными видами сигналов. Максимальная частота дискретизации составляет 500 МГц, что обеспечивает высокую точность измерений.
Особенностью осциллографа является функция интерполяции Sin X/x и линейная интерполяция, которая позволяет получить более точное представление формы сигнала. Также прибор оснащён пятью математическими функциями, цифровыми фильтрами и автоматическими и курсорными измерениями.
Внутренняя память осциллографа рассчитана на 32 килобайта, что позволяет хранить большое количество данных для проведения измерений и анализа. Расширенная синхронизация и внутренняя память на 20 осциллограмм и 20 профилей настроек упрощают работу с прибором.
АКИП-4115/5А — это надёжный и функциональный осциллограф, который подойдёт для использования в различных отраслях промышленности и научных исследованиях.
Особенностью осциллографа является функция интерполяции Sin X/x и линейная интерполяция, которая позволяет получить более точное представление формы сигнала. Также прибор оснащён пятью математическими функциями, цифровыми фильтрами и автоматическими и курсорными измерениями.
Внутренняя память осциллографа рассчитана на 32 килобайта, что позволяет хранить большое количество данных для проведения измерений и анализа. Расширенная синхронизация и внутренняя память на 20 осциллограмм и 20 профилей настроек упрощают работу с прибором.
АКИП-4115/5А — это надёжный и функциональный осциллограф, который подойдёт для использования в различных отраслях промышленности и научных исследованиях.
Особенности:
- Количество каналов: 2
- Полоса пропускания 150 МГц
- Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 2 МБ
- Интерполяция: Sin X/х, линейная
- 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала "Годен/негоден"
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных (2), RS-232
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
69417-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
150 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
480 x 234 |
|
Гарантия, (мес)
|
36 |
- Осциллограф АКИП-4115/5А
- Шнур питания
- Кабель USB
- Пробник 2 шт
- CD с ПО
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…150 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3% |
| Время нарастания (не более) | 2,3 нс |
| Входной импеданс | 1 МОм/13 пФ |
| Макс. входное напряжение | 400 В пик-пик (х10); кат I |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 2,5 нс – 50 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Каналы 1, 2, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации |
1 ГГц - 1 канал 500 МГц - 2 канала |
| Эквивалентная частота дискретизации | 50 ГГц |
| Интерполяция | Линейная, Sin X / X |
| Объем памяти на канал |
быстрая память: 20 кБ (40 кБ при объед. каналов) длинная память: 1 МБ (2 МБ при объед. каналов) |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
| Общие данные | |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц |
| Габаритные размеры | 323 × 136 × 157 мм; |
| Масса | 2,5 кг |
