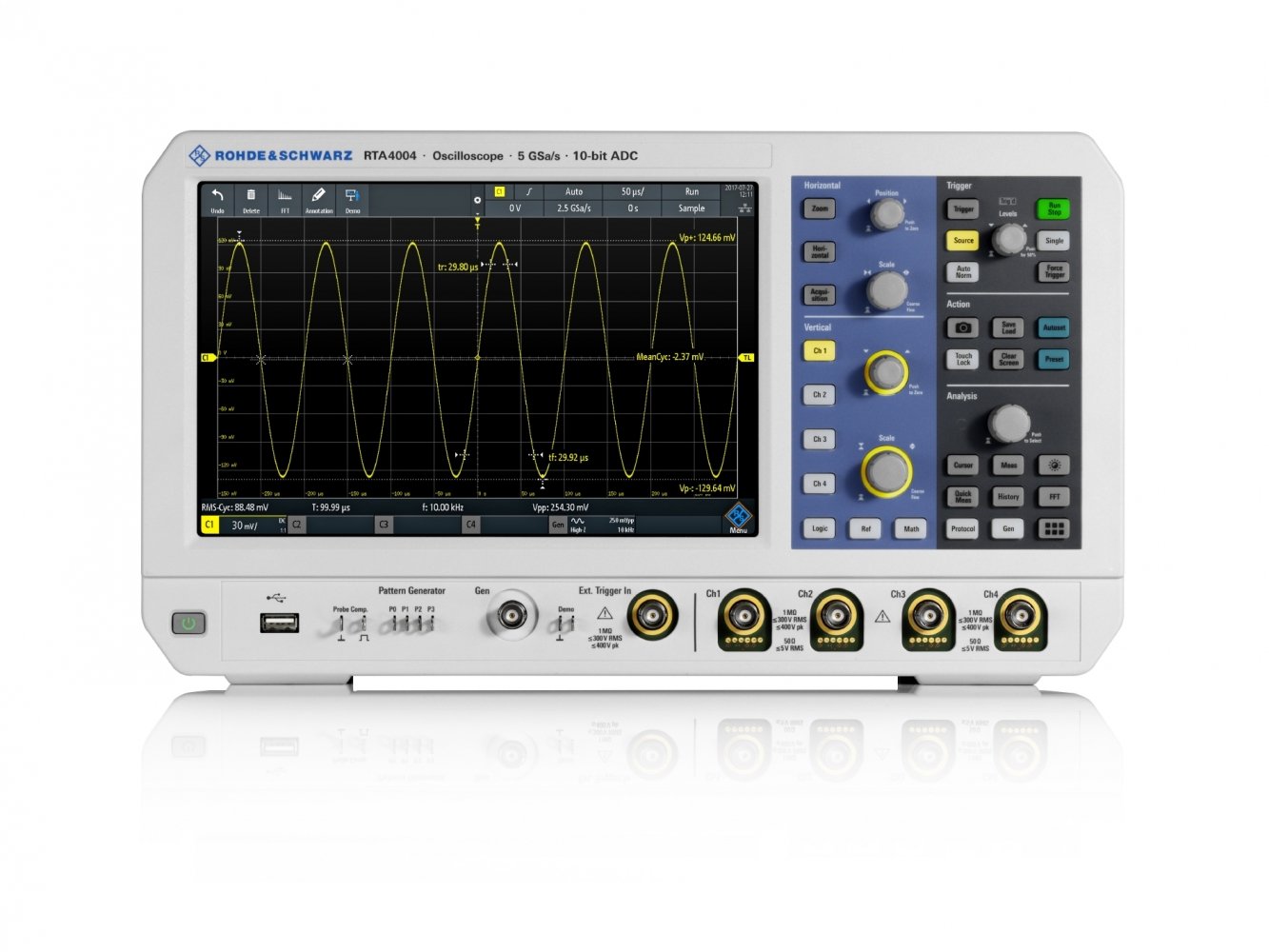

Цифровой осциллограф Rohde & Schwarz RTA4004 - модель, выполненная в настольном варианте и отвечающая высоким требованиям современных исследований. Диагностика осциллографом может проводиться для разработки, производства и верификации электронных устройств в промышленных, административных и лабораторных условиях.
Прибор сочетает в себе ряд функций таких приборов как: генератор сигналов и тестовых последовательностей, анализатор протоколов и мощности и других при приобретении дополнительных опций.
Особенности:
- 4 осциллографических канала, 16 логических (опция RTA-B1);
- Полоса пропускания для аналоговых каналов 200 МГц. Может быть увеличена с дополнительными опциями до 1 ГГц;
- Частота дискретизации 5 Гвыб/с.;
- Скорость обновления до 64’000 осциллограмм/с;
- Глубина памяти до 200 млн. точек с чередованием и до 1 млрд. точек сегментированной памяти;
- Время нарастания переходной характеристики (расчетное) <1,75 нс;
- Вертикальное разрешение 10 бит (16 бит в режиме высокого разрешения).
Удобство и комфорт измерений осуществляется с помощью цветного сенсорного WXGA дисплея с разрешением 1280х800 пикселей. Для передачи данных прибор обладает LAN и USB интерфейсами.
Цифровой осциллограф обладает высокой чувствительностью, широким набором измерительных функций и точностью, характерной для продукции Rohde & Schwarz. Устройство может работать с различными типами сигналов, включая аналоговые, цифровые и смешанные. Каналы осциллографа обеспечивают высокую производительность и качество отображения информации.
RTA4004 отличается высокой чувствительностью до 500 мкВ/дел, позволяющей измерять низковольтные составляющие сигнала. Объём памяти 100 млн отсчётов на канал и 200 млн отсчётов в режиме чередования, а также частота дискретизации до 5 млрд отсчетов/с обеспечивают анализ даже длительных временных последовательностей.
На нашем сайте вы сможете найти большое разнообразие дополнительно подключаемых опций и аксессуаров, расширяющих возможности портативного осциллографа.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Номер записи в ГосРеестре СИ
|
71702-18 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Дисплей (отображение данных)
|
TFT |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
- Базовый блок RTA4004, 200 МГц, 4 канала
- Пассивный пробник 500 МГц на каждый канал 4шт
- Кабель питания
- Краткое руководство
- Инструкции по технике безопасности
| Система вертикального отклонения | |
| Входные каналы | 4 осциллографических 16 логических (RTA-B1) |
| Полосы пропускания для аналоговых каналов | 200 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 1,75 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс |
Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение |
Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | +/-0,5x10-6 после калибровки, +/-1x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 100 млн. точек на канал / 200 млн. точек с чередованием до 1 млрд. точек сегментированной памяти |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | Более 30 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | Вертикальные, горизонтальные, V-marker |
| Математика | 21 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
|
(Опция RTA-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей |
Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 7 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 390×220×152 мм |
| Масса | 3,3 кг (без опций) |
