Артикул:
m-100817
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
56 133 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

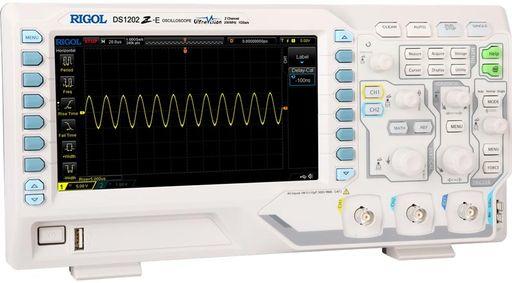

Модель осциллографа RIGOL DS1102Z-E обладает максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/сек в одно-канальном варианте работы ( 500 Гвыб/сек на канал, при одновременной работе 2-х каналов). Максимальная длина памяти 24 М точек в одноканальном режиме (12 М точек на канал - в 2-х канальном). Максимальная скорость запоминания до 30 000 осциллограмм в секунду.
Современный цветной LCD экран высокого разрешения увеличенного размера в 7 дюймов по диагонали существенно улучшает пользовательские характеристики приборов и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.
Традиционные достоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в моделях прибора RIGOL DS1102Z-E..
Особенности:
- 2 аналоговых канала;
- Частота дискретизации в реальном времени: до 1 Гвыб / с (500 Гвыб / с в 2-х канальном режиме работы)
- Глубина памяти: до 24 М точек ( 12 М точек на канал при 2-х канальном режиме);
- Скорость захвата осциллограмм: до 30 000 осциллограмм в секунду;
- Аппаратная длина записи и воспроизведения сигнала в реальном времени: до 60 000 кадров;
- Инновационная технология отображения формы сигнала " UltraVision";
- Различные триггерные и шинные функции декодирования;
- Низкий уровень собственного шума, вертикальная шкала диапазон: 1 мВ/дел до 10 В/дел;
- Различные внешние интерфейсы: USB Host&Device, LAN (LXI), AUX;
- Компактный собственный размер, легкий вес, простота в использовании;
- 7-ми дюймов WVGA (800x480) TFT LCD, градуированный цветной дисплей.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Цифровой осциллограф RIGOL DS1102Z-E
- Щупы для осциллографа 2 шт.
- Кабель питания
- USB кабель
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Скорость захвата осциллограмм | 30000 осц. / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1%, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,01Х - 1000Х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 В CAT I, 100 В CAT II |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 24 Мб в одноканальном режиме 12 Мб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Точность | ≤ ± 25 ppm |
| Максимальный диапазон задержки | отрицательная задержка: ≥ 1 / 2 ширины экрана положительная задержка: 1 - 500 с |
| Смещение нуля | ± 0,5 дел * минимальная шкала времени |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Диапазон смещения | ± 2 В (1 мВ / дел - 499 мВ / дел) ± 100 В (500 мВ / дел - 10 В / дел ) |
| Низкочастотный предел | ≤ 5 Гц ( на входе BNC) |
| Погрешность коэффициента усиления | < > ≥ 10 мВ: ± 3% от полной шкалы |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1% смещения |
| Время нарастания сигнала | 3,5 нс |
| Изоляция между каналами | ≥ 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, рант, окно, N-фронт, наклон, продолжительность, видео, задержка, тайм-аут, настройка / удержание, RS232 / UART, I2C, SPI |
| Диапазон уровня запуска триггера | внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В |
| Чувствительность триггера | 1 дел (< > 0,3 дел (> 5 мВ) |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по ранту | |
| Режим запуска | >, , > |
| Полярность | положительная, отрицательная |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему |
| Позиция триггера | вход, выход, время |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по N-фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 16 нс - 10 с |
| Номер фронта | 1 - 65535 |
| Запуск по наклону | |
| Режим запуска | отрицательный, положительный |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Настройка | H, L, X, нарастающий, ниспадающий |
| Запуск по задержке | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Тип задержки | >, , >, >< |
| Запуск по тайм-ауту | |
| Режим запуска | нарастающий, ниспадающий, нарастающий / ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Запуск по продолжительности | |
| Шаблон | H, L, X |
| Тип | >, , > |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по настройки / удержанию | |
| Шаблон данных | H, L, X |
| Тип | >, , > |
| Диапазон удержания | 8 нс - 1 с |
| Запуск по RS232 / UART | |
| Полярность | нормальная, инвертированная |
| Условие запуска | пуск, ошибка, ошибка проверки, дата |
| Скорость передачи | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Запуск по I2C | |
| Условие запуска | пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D |
| Адресные биты | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм-аут, CS |
| Диапазон удержания | 16 нс - 10 с |
| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T, автоматический курсор |
| Автоматическое измерение | период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная частота, задержка, фаза, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее значение, среднеквадратичное значение, превышение, предварительная съемка, площадь, площадь периода, периодические средние значения, отклонение |
| Математические функции | A + B, A - B, A × B, A / B, FFT, A && B, A || B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Количество шин для декодирования | 2 |
| Декодирование | Parallel, RS-232/UART, I²C, SPI |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | максимум 50 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB, LAN, Aux (TrigOut / PassFail) |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Габариты | 313 х 161 х 122 мм |
| Вес нетто | 2,9 кг |
