Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
40 МГц
Диагональ дисплея, дюйм
—
6"
Все характеристики
224 400 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

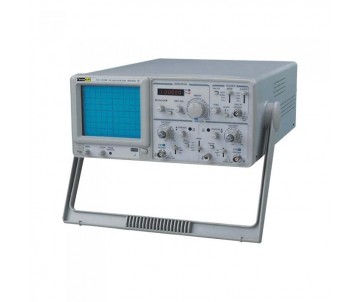

Осциллограф сервисный ПрофКиП С1-152М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Область применения осциллографа сервисного ПрофКиП С1-152М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.
Особенности и преимущества осциллографа сервисного ПрофКиП С1-152М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Отключаемая функция автоматического выбора уровня запуска
▪ Встроенный 6-разрядный частотомер
Общие данные осциллографа сервисного ПрофКиП С1-152М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Особенности и преимущества осциллографа сервисного ПрофКиП С1-152М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Отключаемая функция автоматического выбора уровня запуска
▪ Встроенный 6-разрядный частотомер
Общие данные осциллографа сервисного ПрофКиП С1-152М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Количество каналов
|
2 |
Полоса пропускания
|
40 МГц |
Диагональ дисплея, дюйм
|
6" |
Дисплей (отображение данных)
|
ЭЛТ |
Размеры дисплея
|
80x100 мм |
Питание
|
198-240 В |
Гарантия, (мес)
|
12 |
Наименование |
Количество |
Осциллограф сервисный ПрофКиП С1-152М |
1 шт. |
Делитель |
2 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Параметры |
Значения |
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение |
12 кВ |
Z-вход |
|
Входной сопротивление |
~47 кОм |
Входной уровень |
≥ 5 Впик-пик |
Частотный диапазон |
2 МГц |
Канал вертикального отклонения |
|
Чувствительность |
1 мВ /дел … 1 В /дел ±5% |
Полоса пропускания (-3 дБ) |
0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
Время нарастания |
≤ 8.75 нс |
Входной импеданс |
~ 1МОм /25 пФ |
Максимальное входное напряжение |
400 В |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
Точность |
±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Линейность развертки |
±5% ±10% при масштабировании |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
Синхронизация |
блокировка уровня синхронизации |
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
«+» или «-» |
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Режим X-Y |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
Частотный диапазон X-входа |
500 кГц |
Сдвиг фазы |
≤3° (50 кГц) |
Выходной сигнал |
|
Выход сигнала канала 1 |
|
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Коэффициент |
в пределах 48:52 |
Выходное напряжение |
2 Впик-пик ±2% |
Выходной импеданс |
1 кОм |
Частотомер |
|
Разрядность |
6-разрядный |
Частотный диапазон |
10 Гц … 40 МГц |
