ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
2
Товар снят с производства
—
Да
Полоса пропускания
—
20 МГц
Все характеристики
112 069 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

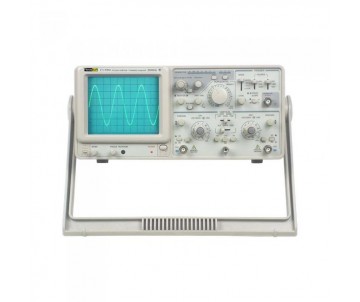

Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ. Осциллограф сервисный двухканальный ПрофКиП С1-93М имеет встроенный функциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов.
Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Высокая чувствительность: 1 мВ /дел
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ Встроенный функциональный генератор: 0.1 Гц … 1 МГц
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Масштабирование развертки: х 10
▪ ТВ-синхронизация, режим X-Y
Общие данные осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х145х440 мм
▪ Вес: 8 кг
Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Высокая чувствительность: 1 мВ /дел
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ Встроенный функциональный генератор: 0.1 Гц … 1 МГц
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Масштабирование развертки: х 10
▪ ТВ-синхронизация, режим X-Y
Общие данные осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х145х440 мм
▪ Вес: 8 кг
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Количество каналов
|
2 |
Товар снят с производства
|
Да |
Полоса пропускания
|
20 МГц |
Диагональ дисплея, дюйм
|
6" |
Дисплей (отображение данных)
|
ЭЛТ |
Размеры дисплея
|
80x100 мм |
Питание
|
198-240 В |
Гарантия, (мес)
|
12 |
Наименование |
Количество |
Осциллограф сервисный двухканальный ПрофКиП С1-93М |
1 шт. |
Делитель |
2 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Параметры |
Значения |
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение |
2 кВ |
Яркость |
непрерывно регулируемая на передней панели |
Z-вход |
|
Входное сопротивление |
~ 47 кОм |
Входной уровень |
≥ 5 Впик-пик |
Частотный диапазон |
2 МГц |
Функциональный генератор |
|
Частотный диапазон |
0.1 Гц … 1 МГц |
Форма волны |
синус, прямоугольник, треугольник |
Диапазон переменной частоты |
10:1 или более |
Выходной импеданс |
50 Ом ±10% |
Выходная амплитуда |
≥ 14 Впик-пик (нарузка 1 МОм) |
Сдвиг по постоянному току |
±6 В (нагрузка 1 МОм) |
Искажение синуса |
2% (10 Гц … 100 кГц) |
Симметрия прямоугольника |
3% или менее (1 кГц макс.) |
Время нарастания /спада треугольника |
120 нс или менее |
Канал вертикального отклонения |
|
Чувствительность |
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
Полоса пропускания (-3 дБ) х1 |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
Полоса пропускания (-3 дБ) х5 |
0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
Время нарастания |
х1: ≤ 17.5 нс х5: ≤ 50 нс |
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
Точность |
±3% ±5% при масштабировании |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Линейность развертки |
±5% ±10% при масштабировании |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
«+» или «-» |
Чувствительность (20 Гц … 2 МГц) |
1.0 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Режим X-Y |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
Частотный диапазон X-входа |
500 кГц |
Сдвиг фазы |
≤3° (50 кГц) |
Выходной сигнал |
|
Выход сигнала канала 1 |
|
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Выходное напряжение |
2 Впик-пик ±2% |
