Артикул:
m-116794
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
20 МГц
Частота дискретизации
—
100 Мвыб/c
Все характеристики
18 310 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

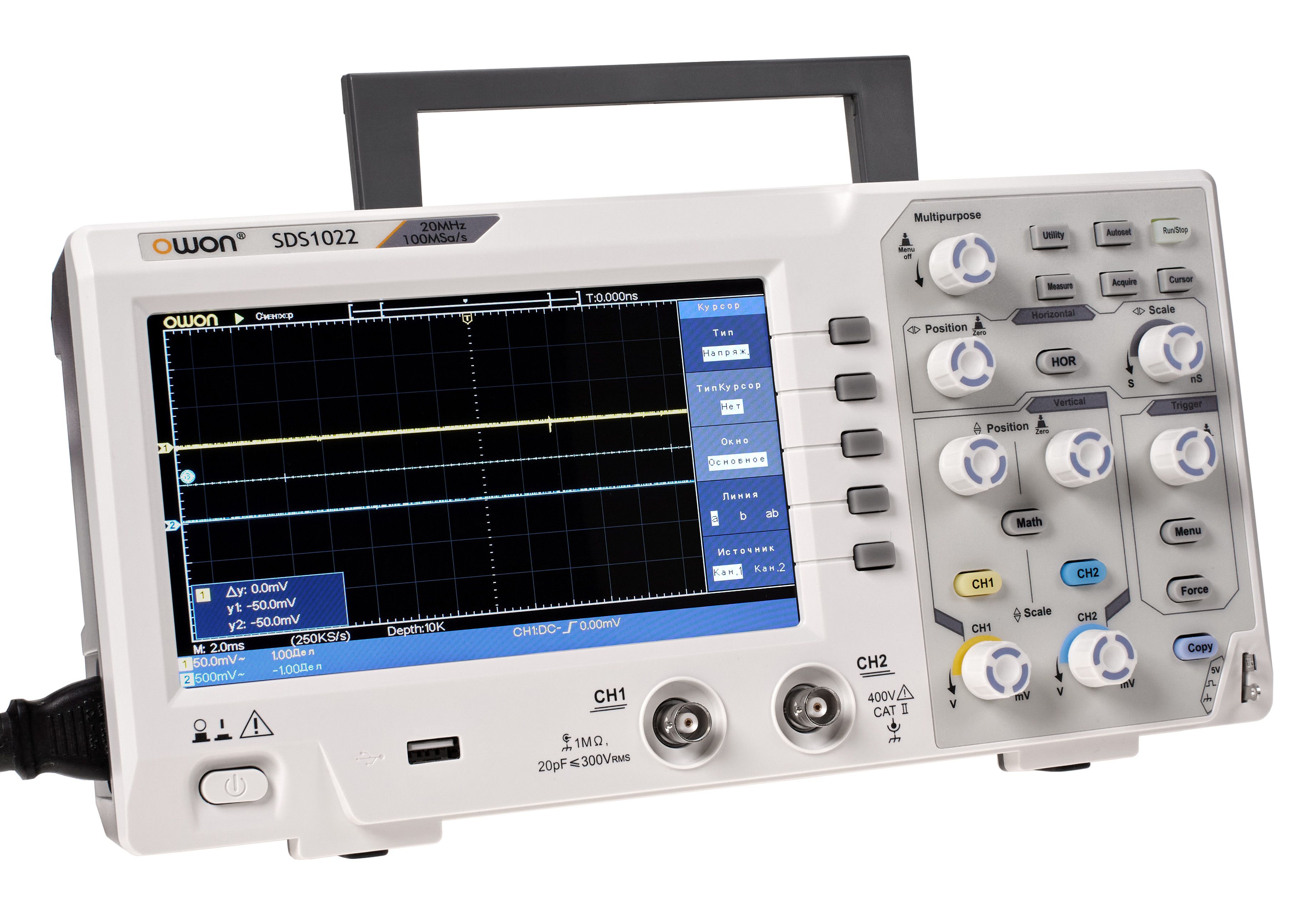

OWON SDS1022 — это двухканальный осциллограф с полосой пропускания 20 МГц и частотой дискретизации 100 МГц. Он предназначен для использования в различных областях, включая электронику, телекоммуникации и образование.
Особенности осциллографа включают цветной дисплей диагональю 17,8 см, два канала, максимальную частоту дискретизации в реальном времени 100 МГц, глубину памяти 10 К и вертикальное разрешение 8 бит. Чувствительность осциллографа варьируется от 5 мВ/дел до 5 В/дел, а коэффициент развёрстки — от 5 нс/дел до 100 с/дел.
Особенности осциллографа включают цветной дисплей диагональю 17,8 см, два канала, максимальную частоту дискретизации в реальном времени 100 МГц, глубину памяти 10 К и вертикальное разрешение 8 бит. Чувствительность осциллографа варьируется от 5 мВ/дел до 5 В/дел, а коэффициент развёрстки — от 5 нс/дел до 100 с/дел.
- Количество каналов: 2
- Полоса пропускания: 20 МГц
- Частота дискретизации в реальном времени: 100 МГц
- Горизонтальная развертка:5 нс/дел … 1000 с/дел
- Вертикальная развертка: 5 мВ/дел … 5 В/дел; разрешение 8 бит
- Время нарастания: ≤ 17,5 нс
- Режимы запуска: автоматический, нормальный, одиночный
- Дисплей:диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов
- Тип входа: открытый, закрытый, заземление
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
100 Мвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
24 |

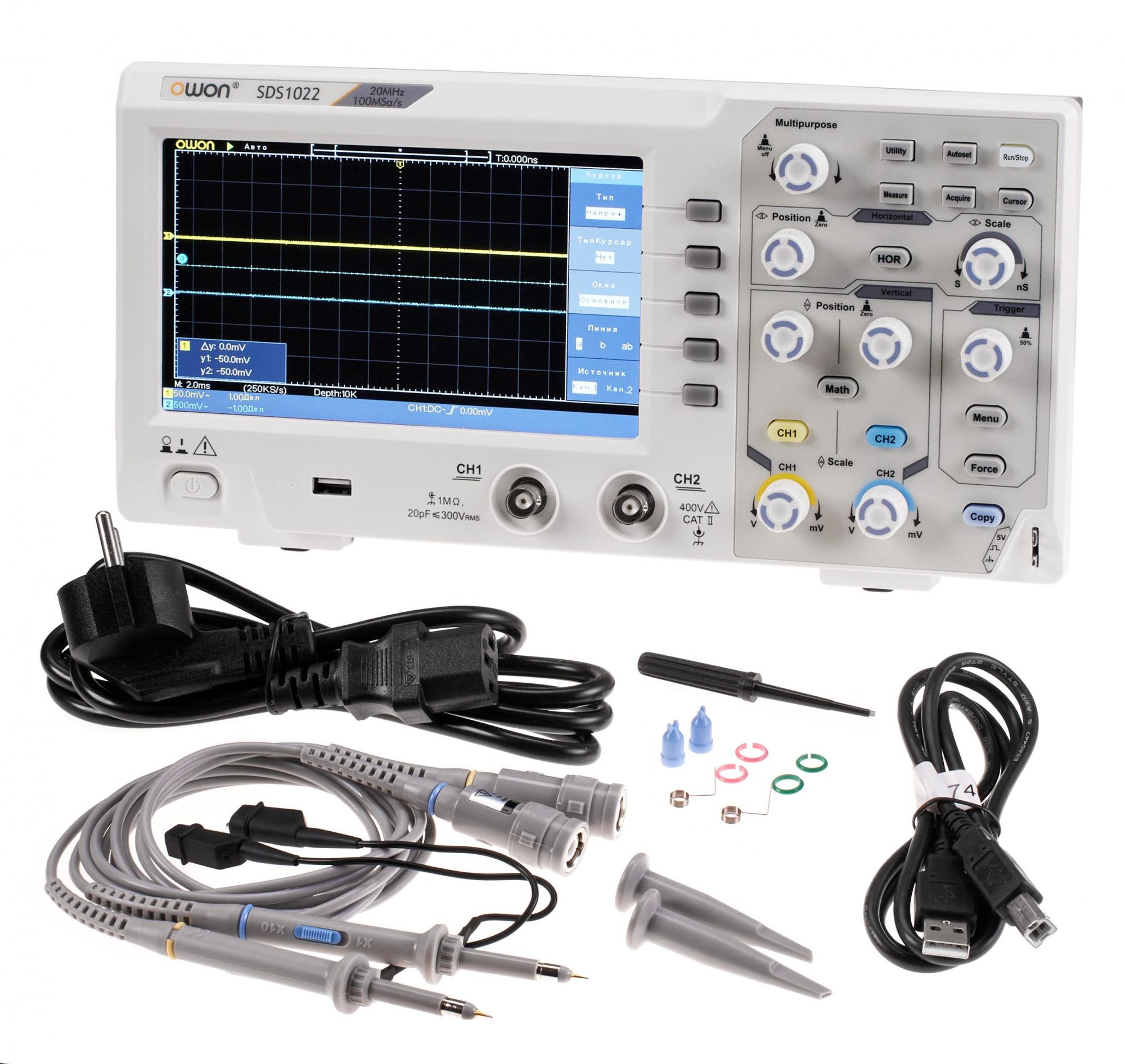

- Осциллограф
- Шнур питания
- Диск с ПО
- USB-кабель
- Пассивный осциллографический пробники BNC 2 шт.
- Отвертка для регулировки
- Инструкция
| Полоса пропускания | 20МГц |
| Частота дискретизации | 100МГц |
| Горизонтальная развертка | 5нс/дел - 1000с/дел, шаг 1 - 2 - 5 |
| Время нарастания (по входу) | ≤17.5нс |
| Количество каналов | 2 |
| Дисплей | диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480 пикселов, 65536 цветов |
| Языки меню | русский, английский, китайский |
| Входной импеданс | 1MΩ ± 2%, в параллель с 20пФ±5пФ |
| Макс. входное напряжение | 400В (пик -пик) (постоянный +переменный, пик- пик) |
| Погрешность усиления DC | ±3% |
| Глубина записи | 10K |
| Погрешность (средняя) DC | средняя ≥16：±(3% значения + 0.05 ед. измерения) для △V |
| Коэф. ослабления щупа | 1X, 10X, 100X, 1000X |
| НЧ отклик (AC, -3dB) | ≥10Гц (по входу, AC развязка, -3dB) |
| Погрешность частоты дискретизации | ±100ppm |
| Интерполяция формы волны | sin (x) / x |
|
Интервал (△T) точность (для полной полосы пропускания) |
единичный : ±(1 интервал времени + 100ppm x показание + 0.6нс), Среднее>16 : ±(1 интервал времени + 100ppm x показание+ 0.4нс) |
| Развязка по входу | по постоянному току, по переменному току, земля |
| Вертикальное разрешение | 8 бит (2 канала одновременно) |
| Вертикальная развертка | 5мВ/дел - 5В/дел (по входу) |
| Синхронизация | по фронту, по видео |
| Тип развертки | автоматический, ждущий, одиночный |
| Порог запуска | ±5 делений от центра экрана |
| Синхр. строка/поле (видео) | NTSC, PAL SECAM стандарты |
| Курсорные измерения | △V, △T между курсорами |
| Автоматические измерения | Напряжение: размах, амплитуда,среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь |
| Математические функции | сложение, вычитание, умножение, деление, инверсия, преобразования Фурье |
| Сохранение сигнала | 16 осциллограм |
| Полоса | полная полоса пропускания |
| Разность фаз | ±3 градуса |
| Интерфейсы | USB host, USB device |
| Частотомер | одноканальный, 6-ти разрядный |
| Питание | 100В - 240В AC, 50/60Гц, CAT II |
| Потребление | ＜15Вт |
| Предохранитель | 2A/250В,T класса |

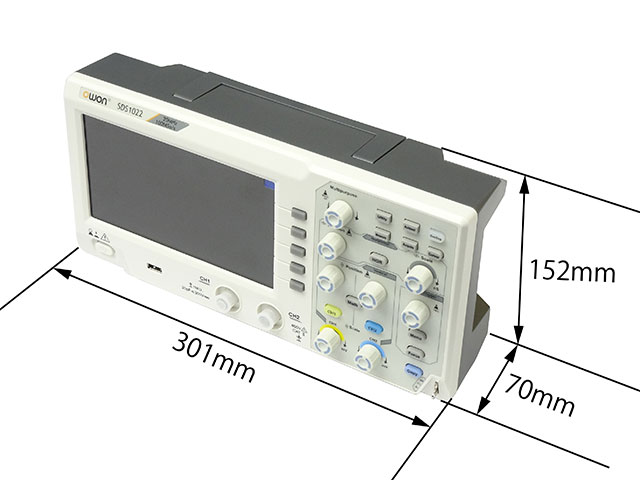

| Габариты (Ш x В x Г) | 301 x 152 x 70 мм |
| Вес | 1.10 кг |
