Артикул:
m-109234
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
200 МГц
Частота дискретизации
—
2 Гвыб/c
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

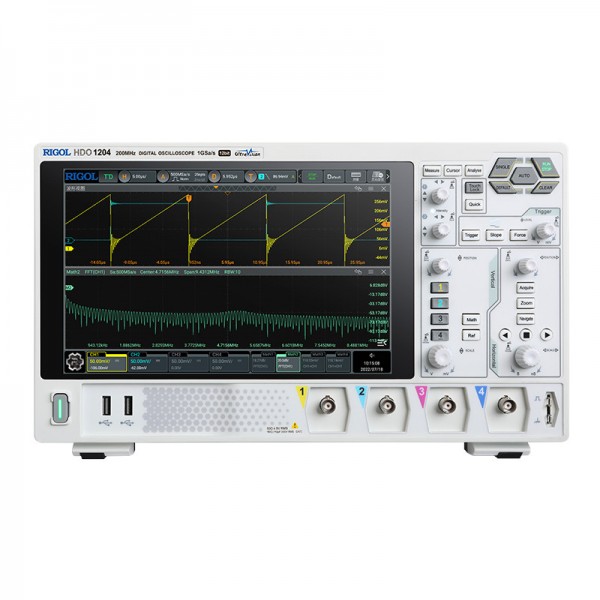

Цифровой осциллограф Rigol DHO1204 – настольный прибор из семейства UltraVision, оборудованный 4 аналоговыми каналами с полосой пропускания 200 МГц, встроенным 4-разрядным цифровым вольтметром и частотомером. Модель также оснащена 12-разрядным АЦП с поддержкой режима High Resolution, который позволяет повысить вертикальное разрешение при использовании функции усреднения до 16 бит. Цифровой осциллограф построен на основе чипсета Centaurus с процессором Cortex-A72 hexa-core и системной памятью 4 Гб, за счет чего характеризуется рекордным быстродействием и производительностью среди приборов своего класса.
Преимущества:
- Многофункциональность – благодаря наибольшему частотному диапазону в серии DHO1000, широкому перечню измерительных и аналитических функций и поддержке декодирования протоколов осциллограф может использоваться для различных исследовательских и прикладных задач, в том числе для отладки и диагностики автомобильного, медицинского, промышленного и другого оборудования, систем автоматики и пр.
- Высокая информативность и наглядность прибора обеспечивается благодаря 10,1-дюймовому сенсорному дисплею HD класса, который поддерживает функцию автомасштабирования и многооконный режим.
- Простая интеграция с другим лабораторным оборудованием и возможность быстрого встраивания в состав лабораторных систем и установок достигается благодаря расширенному перечню встроенных интерфейсов, включая LAN, USB 3.0 и HDMI, с соответствием стандарту LXI CORE 2011 DEVICE.
Функциональные особенности:
Четырехканальный осциллограф Rigol DHO1204 является эффективным средством контроля параметров источников питания благодаря низкому уровню собственных шумов и широкому диапазону регулировки чувствительности. При отслеживании сложных сигналов предусмотрена возможность повышения скорости захвата до 1 500 000 осц./с путем активации режима UltraAcquire, использующего принцип сегментации памяти. С помощью программной опции можно увеличить глубину памяти до 100M.
Гибкое управление:
Сенсорный дисплей осциллографа поддерживает режим multi-touch, позволяя использовать стандартные "смартфонные" жесты, а также виртуальную клавиатуру. Для упрощения настроек и регулировок служат функциональные и навигационные клавиши и поворотные фотоэлектронные энкодеры. С целью повышения гибкости управления можно подключить компьютерную мышь через USB вход на передней панели. При этом второй аналогичный коннектор остается свободным, позволяя задействовать, например, съемное устройство хранения данных.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
- Осциллограф RIGOL DHO1204
- Кабель питания
- Кабель USB
- Пассивные пробники PVP2350 (4 шт.) 350 МГц
| Полоса пропускания | 200 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + внешний запуск | |
| Максимальная скорость захвата осциллограмм |
50000 осциллограмм в секунду (векторный режим); 1500000 осциллограмм в секунду (режим UltraAcquire) |
|
| Время нарастания (50 Ом), тип | ≤1,75 нс | |
| Регистрация | ||
| Режим |
Обычный; Пиковый детектор: 2 нс; Усреднение (2, 4, 8, 16…65536 выборок); Высокое разрешение (14 бит, 16 бит); UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду) |
|
| Максимальная дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала) | |
| Глубина записи |
50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно; 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опция DHO1000-RLU-01 |
|
| Параметры вертикальной системы | ||
| Связь по входу | открытый, закрытый или земля | |
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ | |
| Учет ослабления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | |
| Максимальное входное напряжение | 300 Вскз CAT I, 400 Впик (DC + Vpeak) | |
| Вертикальное разрешение | 12 бит | |
| Эффективное количество ENOB (типовое) | 8 бит | |
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел | |
| Диапазон смещения |
± 1 В (500 мкВ/дел ~ 65 мВ/дел); ± 10 В (65 мВ/дел ~ 270 мВ/дел); ± 20 В (270 мВ/дел ~ 2,75 В/дел); ±100 В (2,75 мВ/дел ~ 10 В/дел ) |
|
| Динамический диапазон | ±4 дел (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, полная полоса - выбирается для каждого канала | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения; ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥100:1 | |
| Параметры горизонтальной системы | ||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел | |
| Временное разрешение | 400 пс | |
| Погрешность временной баз | ±1,5 ppm ± 1 ppm/год | |
| Максимальная задержка |
Пред-запуск: -5 делений; Пост-запуск: 1 с или 100 дел, что больше |
|
| Диапазон коррекции смещения между каналами | ≤2 нс | |
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы |
ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения |
|
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | |
| Диапазон измерения | основное окно, растяжка Zoom | |
| Максимальное количество отображаемых на канал | 33 типа | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Отображение | таблица событий во внутренней или внешней памяти | |
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Запись | Источник | аналоговые каналы (CH1 ~ CH4) |
| Тип | горизонтальные, вертикальные, измерение | |
| Максимальное количество сегментов | 500000 событий запуска | |
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Система запуска | ||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний |
≥50 мВ/дел: 0,5 делений 0,7 дел (с включенной шумовой режекцией) |
| Внешний |
200 мВп-п (DC ~ 100 МГц); 500 мВп-п (100 МГц ~ 200 МГц) |
|
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Внешний | ±5 В | |
| Сеть | фиксировано 40% ~ 60% | |
| Внешний запуск EXT TRIG | Входной импеданс | 1 МОм±1%, BNC разъем |
| Джиттер запуска (типовой) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | |
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I2C, SPI, CAN, LIN | |
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | |
| Запуск по длительности импульса | Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по ранту | Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий |
| Установка времени | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| SPI запуск | Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| LIN запуск | Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Декодирование сигналов | ||
| Типы шин | Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN | |
| Параллельные шины Parallel | Разрядность | 4 бит |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART | Разрядность TX/RX | 5 бит ~ 9 бит |
| Скорость | до 20 Мбит/сек | |
| Четность | Odd, Even, нет | |
| Стоповые биты | 1 или 2 бита | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| I²C | Параметр | Адрес (c или без бита R/W), данные, ACK |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| SPI | Параметр | MISO/MOSI данные |
| Тип | CS, TimeOut | |
| Разрядность | 4 бит ~ 32 бит | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| CAN | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| LIN | Протокол | версия (1.X или 2.X) |
| Параметр | sync, ID, data, check sum | |
| Скорость | до 20 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Цифровой вольтметр | ||
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, AC+DC RMS, AC RMS | |
| Разрешение | ACV / DCV: 4 бита | |
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона | |
| Частотомер | ||
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT |
| Разрешение | 3 или 6 цифр, пользовательская | |
| Максимальная частота | максимальная частота аналогового канала | |
| Функция измерения | частота, период, счет импульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов | |
| Временная база | внутренний источник опорной частоты | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач | |
| Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Процессор | ||
| Тип процессора | Cortex-A72, 1,8 ГГц, hexa-core | |
| Системная память | 4 Гб RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 Гб | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) | |
| Опорные осциллограммы | 10 осциллограмм | |

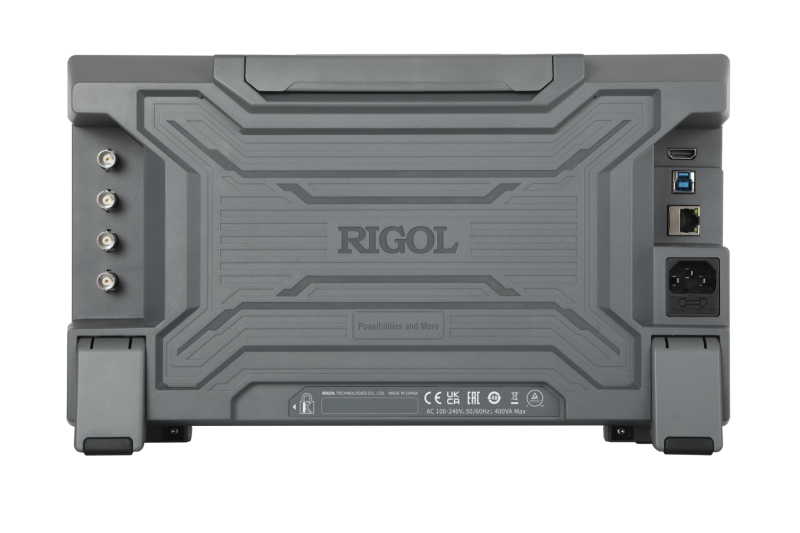

| Порты ввода/вывода | ||
| USB 3.0 Hi-speed Host | 2 на передней панели | |
| USB 3.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1,4, A plug) | |
|
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
| Выход | 1, BNC разъем на задней панели | |
| Параметры выходного сигнала | 50 Ом, 1,5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 0 ~ 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц | |
| Потребляемая мощность | <400 Вт | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш×В×Г) | 358,14×214,72×120,62 мм | |
| Размер в стойку | 4U | |
| Вес |
3,8 кг без упаковки; 5,37 кг с упаковкой |
|
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
