Артикул:
m-101130
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
USB
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Частота дискретизации
—
250 Мвыб/c
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

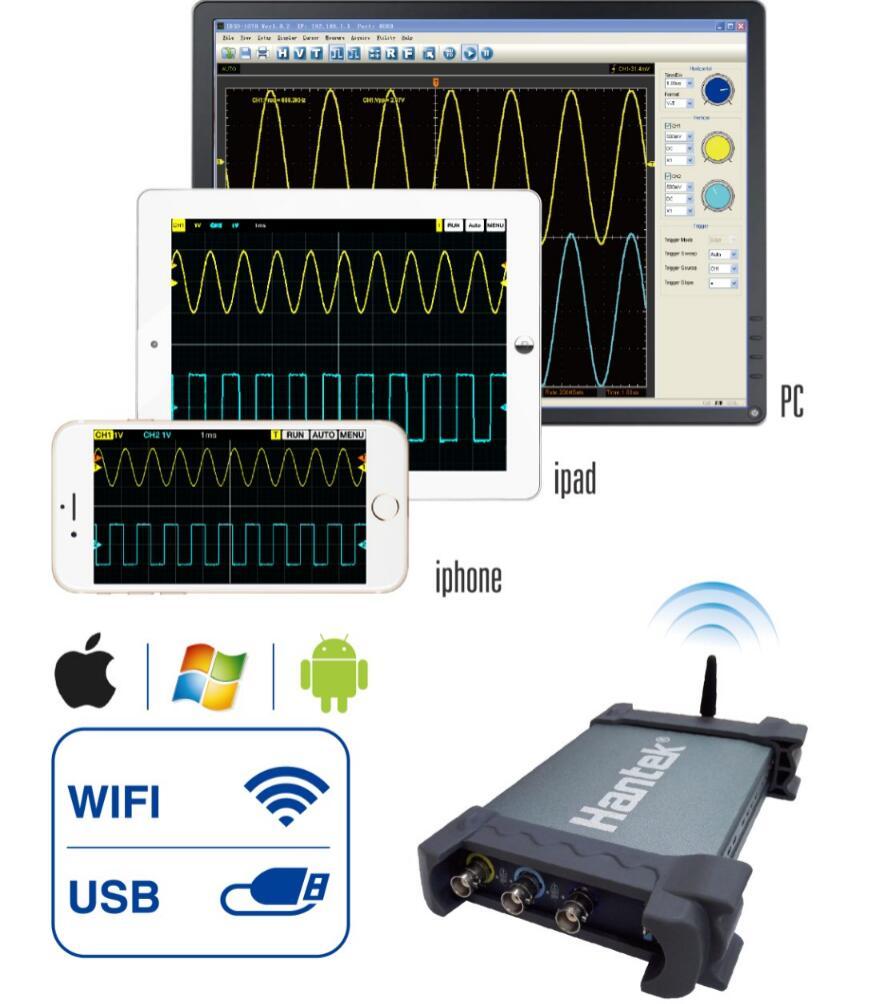

Hantek iDSO1070A – беспроводной осциллограф для проверки планшетных компьютеров. Только для него свойственна такая особенность как поддержка Wi-Fi. Работа по Wi-Fi возможна через точку доступа или подключение осциллографа может производиться через USB порт.
Профессионалы любят использовать подобный прибор для проверки айфонов. И правда, двухканальный iDSO идеально подходит для проверки и поиска неисправностей планшетных компьютеров и телефонов. Он может быть присоединен и к iPad, и к iPhone одновременно. Изменения в рабочих процессах одного устройства отображаются на экране другого или на мониторе персонального компьютера.
Wi-Fi-осциллограф Hantek iDSO1070A поддерживает операционные системы: IOS, Android, Windows10,Win8, Win7. Изображения и полученные данные сохраняются в форматах EXCEL, BMP, JPG.
Прибор предназначен найти неисправности в аналоговых цепях. Взамен встроенного экрана используется планшетный компьютер iOS Android или Windows персонального компьютера. Поскольку фактическим соединением между приставкой и компьютером можно не пользоваться, а работать по беспроводной связи, прибор может считаться безопасным и защищенным устройством от внешних воздействий повышенным напряжением или нагрузкой.
Питание происходит за счет литий-ионной батареи, заряда которой хватает на 4 часа.
Правильно выставляйте аттенюатор на щупе при проведении измерения напряжения! Если измеряемое напряжение будет слишком большим, оно может вывести прибор из строя, а также навредить вам и вашему компьютеру. Не измеряйте напряжение более 35В в режиме щупа 1Х!
Профессионалы любят использовать подобный прибор для проверки айфонов. И правда, двухканальный iDSO идеально подходит для проверки и поиска неисправностей планшетных компьютеров и телефонов. Он может быть присоединен и к iPad, и к iPhone одновременно. Изменения в рабочих процессах одного устройства отображаются на экране другого или на мониторе персонального компьютера.
Wi-Fi-осциллограф Hantek iDSO1070A поддерживает операционные системы: IOS, Android, Windows10,Win8, Win7. Изображения и полученные данные сохраняются в форматах EXCEL, BMP, JPG.
Прибор предназначен найти неисправности в аналоговых цепях. Взамен встроенного экрана используется планшетный компьютер iOS Android или Windows персонального компьютера. Поскольку фактическим соединением между приставкой и компьютером можно не пользоваться, а работать по беспроводной связи, прибор может считаться безопасным и защищенным устройством от внешних воздействий повышенным напряжением или нагрузкой.
Питание происходит за счет литий-ионной батареи, заряда которой хватает на 4 часа.
Правильно выставляйте аттенюатор на щупе при проведении измерения напряжения! Если измеряемое напряжение будет слишком большим, оно может вывести прибор из строя, а также навредить вам и вашему компьютеру. Не измеряйте напряжение более 35В в режиме щупа 1Х!
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
250 Мвыб/c |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
24 |
- USB осциллограф Hantek iDSO1070A
- Пассивный пробник Probe (1.5m), 1:1, (10:1) 2 шт
- Блок питания
- USB шнур
- Отвертка для настройки компенсации сигнала с маркировочными кольцами
- Инструкция по эксплуатации
| Характеристики USB осциллографа | |
| Полоса пропускания | до 70 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
в одноканальном режиме 250 МВыб / с в двухканальном режиме 125 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, ≤ 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс / дел - 500 с / дел |
| Погрешность временной базы | ± 50 ppm |
| Интерполяция формы волны | линейная, sin (х) / х, шаг |
| Размер буфера | 6 К |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Диапазон вертикального смещения |
Х1 10 мВ ~ 5 В / дел Х10 100 мВ ~ 50 В / дел Х100 1 В ~ 500 В / дел Х1000 10 кВ ~ 5 В / дел |
| Диапазон смещения | ± 4 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Время нарастания фронта импульса | ≤ 5 нс |
| Точность усиления постоянного тока | ± 3 % |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Вертикальная развёртка | 10 мВ / дел - 5 В / дел |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, однократный |
| Тип триггера |
по нарастающему фронту по спадающему фронту |
| Точность триггера | ± 4 дел |
| Диапазон срабатывания триггера | ± 4 В |
| Чувствительность триггера | 0,02 дел |
| Источник триггера | CH 1, CH 2, EXT (внешний) |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия, вертикальная линия |
| Автоматические измерения |
максимум, минимум, от пика до пика верхнее значение, нижнее значение промежуточное значение, эффективное значение амплитуда,среднее значение, среднее за период предварительная съемка выброс, период, частота время нарастания, время спада положительный / отрицательный коэффициент заполнения положительная / отрицательная ширина импульса |
| Общие характеристики | |
| Интерфейс передачи данных | USB, Wi-Fi |
| Время работы встроенного аккумулятора | до 4 часов |
| Программные возможности |
данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению возможность подключения к iPad и iPhone одновременно, изменения будут отображаться на двух устройствах одновременно |
| Поддержка программного обеспечения | IOS, Android (частично), Win10, Win8, Win7, VISTA |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты | 190 мм х 100 мм х 35 мм |
| Вес | 700 г |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
