ГОСРЕЕСТР
Артикул:
m-118653
Поверка—Да
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
70936-18
Количество каналов
—
4
Полоса пропускания
—
200 МГц
Все характеристики
288 720 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

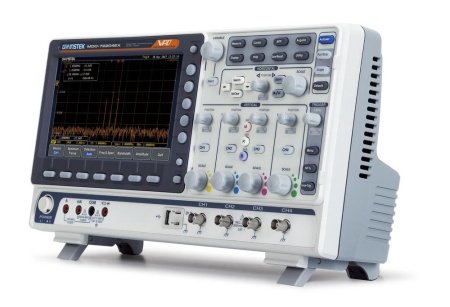

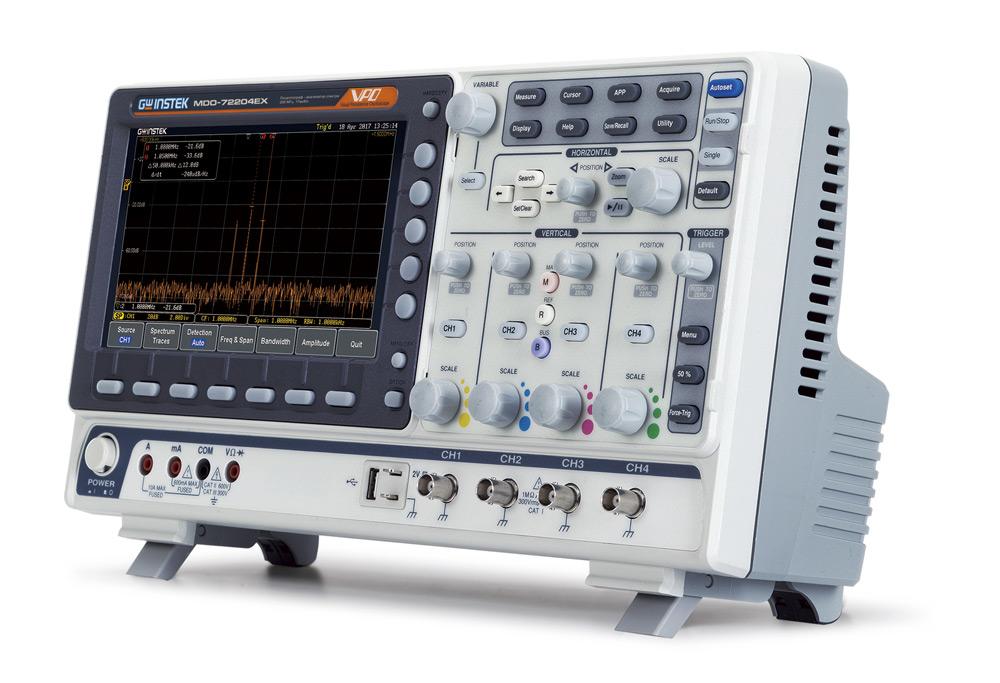

Осциллограф GW Instek MDO-72204EG - 4-канальный прибор с режимами поисковой машины, сегментированной памяти, анализатора спектра и генератора сигналов произвольной формы. Наличие VGA выхода позволяет подсоединять внешний монитор, благодаря чему устройство можно использовать в образовательных целях или для удаленного исследования.
Особенности:
- Пропускная способность до 200 МГц.
- Максимальная частота дискретизации 1 ГГц.
- Режим анализатора спектра до 500 МГц.
- Функция математики и редактирования формул.
- Полностью русифицированное меню существенно упрощает обращение с осциллографом.
- Изолированный USB-разъем для соединения с ПК.
- TFT-дисплей диагональю 20 см.
Режим “поисковой машины”:
Этот режим позволяет GW Instek MDO-72204EG идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и длительности сигнала. Для наглядности вся необходимая информация отображается в верхней части дисплея. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Режим сегментированной памяти:
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именно его без другой информации. Также этот режим позволяет GW Instek MDO-72204EG проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.
Комфортное использование и дистанционное управление:
Прибор оборудован двумя разъемами: USB и LAN, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
70936-18 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
- Осциллограф MDO-72204EG
- Шнур питания
- Краткая инструкция по эксплуатации, Инструкция по эксплуатации, Инструкция по программированию на CD
- Пассивный пробник 4 шт
- GTL-110 BNC-BNC кабель 2 шт
| Канал вертикального отклонения | |
| Число каналов | 2 + Ext / 4 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы пропускания | 20, 100 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) |
| Время нарастания | ≤ 1,75 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 Вскз, кат. I |
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность | Нормальная, инверсия |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование и сбор данных | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации |
2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция | SinX/x, линейная |
| Длина записи (Максимальная) | 10 МБ/ на кан (29.000 сегментов) |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время | 0,41 мкс |
| Максимальная скорость обновления | до 120.000 осц./с |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) | |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Анализатор спектра | |
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собственных шумов относительно 1 мВт |
< -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
|
Тип детектора (график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
| Генератор сигналов произвольной формы | |
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Число каналов | 2 |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
| Максимальное разрешение | 1 мВ |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) |
| Цифровой регистратор | Максимальный интервал записи – до 1000ч |
| Объем внутренней памяти | 32 М |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 384 × 208 × 127 мм |
| Масса | 3 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
