Артикул:
m-116906
Характеристики
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Диагональ дисплея, дюйм
—
6"
Минимальная чувствительность
—
1 мВ/дел
Все характеристики
48 900 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

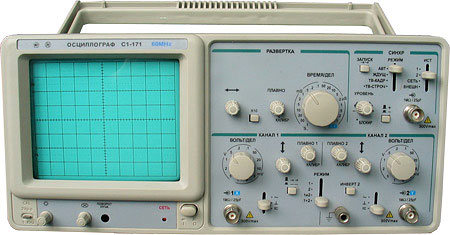

Двухканальный осциллограф С1-171 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 10 нс до 1,0 с.
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Документы
РЭ С1-171 тиражный
2,8 мб
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Диагональ дисплея, дюйм
|
6" |
|
Минимальная чувствительность
|
1 мВ/дел |
|
Дисплей (отображение данных)
|
ЭЛТ |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
12 |
| Число каналов | 2 |
| Полоса пропускания, не менее | 60 МГц |
|
Тракт вертикального отклонения обеспечивает следующие режимы работы: наблюдение сигналов по каналам 1 и 2; наблюдение суммы сигналов каналов 1 и 2; наблюдение сигналов каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала. |
|
| Диапазон значений коэффициентов отклонения, (12 калиброванных положений соответственноряду чисел 1,2,5) | 1-5x103 мВ/дел |
| с делителем 1:10 | 10-50x103 мВ/дел |
| Пределы допускаемого значения основной погрешности | |
| коэффициентов отклонения, не более | 0,03 |
| с делителем 1:10 | ±5 % |
| Параметры входов | |
| виды входов | открытый и закрытый |
| входное активное сопротивление, непосредственного входа | 1±0,03 МОм |
| с делителем 1:10 | 10±0,3 МОм |
| Коэффициент развязки между каналами вертикального отклонения | |
| в диапазоне частот до 7 МГц | не менее 10000 |
| в диапазоне частот до 60 МГц | не менее 500. |
|
Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы: автоколебательный; ждущий; ТВ - кадр; ТВ - строка; блокировка уровня запуска. |
|
| Диапазон значений коэффициентов развертки, (19 положений соответственно ряду чисел 1,2,5) с растяжкой «Х10» | 100-1•108 нс/дел |
| Пределы допускаемого значения основной | |
| погрешности коэффициентов развертки, не более | ±3 % |
| с растяжкой | ±5 % |
| Плавная регулировка коэффициентов отклонения относительно калиброванного значения, не менее | 2,5 раз |
| Полоса пропускания усилителя горизонтального отклонения не менее | 10-500•103 Гц |
|
Виды синхронизации: сигналом канала 1; сигналом канала 2; от сети; от внешнего источника. |
|
| Параметры внутренней синхронизации | |
| Диапазон частот гармонического сигнала при размере изображения сигнала 1,5 дел | 20-20•106 Гц |
| Минимальный уровень синхронизации | |
| в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и для импульсного сигнала длительностью 50 нс и более | 0,5 дел |
| в диапазоне частот гармонического сигнала от 2 до 20 МГц | 1,5 дел |
| в диапазоне частот гармонического сигнала от 20 до 60 МГц | 2 дел |
| Максимальный уровень синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 60 МГц и для импульсного сигнала длительностью 50 нс и более | 6 дел |
| Нестабильность синхронизации, не более | 0,1 дел |
| Параметры внешней синхронизации | |
| Диапазон частот гармонического сигнала, | 20-60•106 Гц |
| Минимальный уровень синхронизации | |
| в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц | 0,2 В |
| в диапазоне частот от 2 до 60 МГц | 0,8 В |
| Максимальный уровень синхронизациив диапазоне частот от 20 Гц до 60 МГц, | 10 В |
| Нестабильность синхронизации, не более | 0,1 дел |
| Параметры сигнала калибратора | |
| Форма выходного сигнала | меандр |
| Амплитуда сигнала, | 2±0,04 В |
| Частота следования | 1±0,02 кГц |
| Общие характеристики | |
| Размер экрана ЭЛТ | 80х100 (8х10 дел.) |
| Ширина линии луча | 0,8 мм |
| Время непрерывной работы в рабочих условиях, | 8 ч. |
| Электропитание: от сети переменного тока | |
| напряжением | 220±22 В |
| частотой, | 50±2; 60±2 Гц |
| Мощность, потребляемая от сети питания при номинальном напряжении | 50 В•А |
| Условия эксплуатации прибора | |
| рабочая температура окружающей среды | от 5 до 40 oС |
| относительная влажность воздуха до 85 % при температуре | 25 °С |
| Габаритные размеры | 360х155х445 мм |
| Масса прибора, не более | 7,8 кг |
